Faisceaux avec Connecteurs Molex pour Programmes OEM et Sous-Ensembles Industriels
WIRINGO fabrique des faisceaux Molex, pigtails et câbles board-to-wire pour alimentation, capteurs, box build, dispositifs médicaux et équipements industriels. Nous sécurisons la référence connecteur, le sertissage, le pinout, la protection mécanique et le test 100 % avant livraison.
Micro-Fit
Familles compactes
100 %
Test électrique
2-5 jours
Prototype typique
IPC-A-620
Critères d'acceptation
En bref
- WIRINGO fabrique des faisceaux Molex terminés, repérés et testés pour intégration OEM.
- Le pinout, la compatibilité contact-fil et le sens de logement sont vérifiés avant prototype.
- Les lots reçoivent continuité, polarité, court-circuit et inspection visuelle à 100 %.
- Prototype typique en 2 à 5 jours si références Molex et plan de test sont figés.
Pourquoi traiter un connecteur Molex comme un sous-système ?
Un connecteur Molex est un connecteur électrique modulaire qui associe logement, contacts sertis et détrompage pour relier proprement un faisceau à une carte, un module ou un sous-ensemble. Un faisceau Molex est un assemblage de fils, contacts, logements et protections livré prêt à intégrer. Le sertissage Molex est une terminaison mécanique contrôlée qui compresse le conducteur dans le contact sans soudure.
Dans un lot pilote de 240 câbles d'alimentation basse tension, notre équipe a trouvé 7 pièces avec insertion terminal incomplète après vibration manuelle parce que le diamètre isolant réel dépassait la plage du contact choisi. Après changement de contact et réglage de la hauteur de sertissage à 1,42 mm, les 30 pièces FAI ont passé continuité, polarité et traction avec une moyenne de 42 N sur l'échantillonnage critique.
Cette logique complète nos pages faisceaux JST, connecteurs pigtail et sertissage, avec un angle plus précis sur les familles Molex et leur industrialisation.
Capacités pour faisceaux et pigtails Molex
Faisceaux Molex prêts à intégrer
Nous fabriquons des pigtails, câbles board-to-wire, liaisons alimentation, faisceaux capteur et sous-ensembles internes avec connecteurs Molex authentiques ou alternatives validées par votre dossier.
Compatibilité logement-contact-fil
Un connecteur Molex se définit par une chaîne complète : logement, contact, section AWG, diamètre isolant, courant, verrouillage et contrepartie. Nous vérifions cette chaîne avant de lancer le lot.

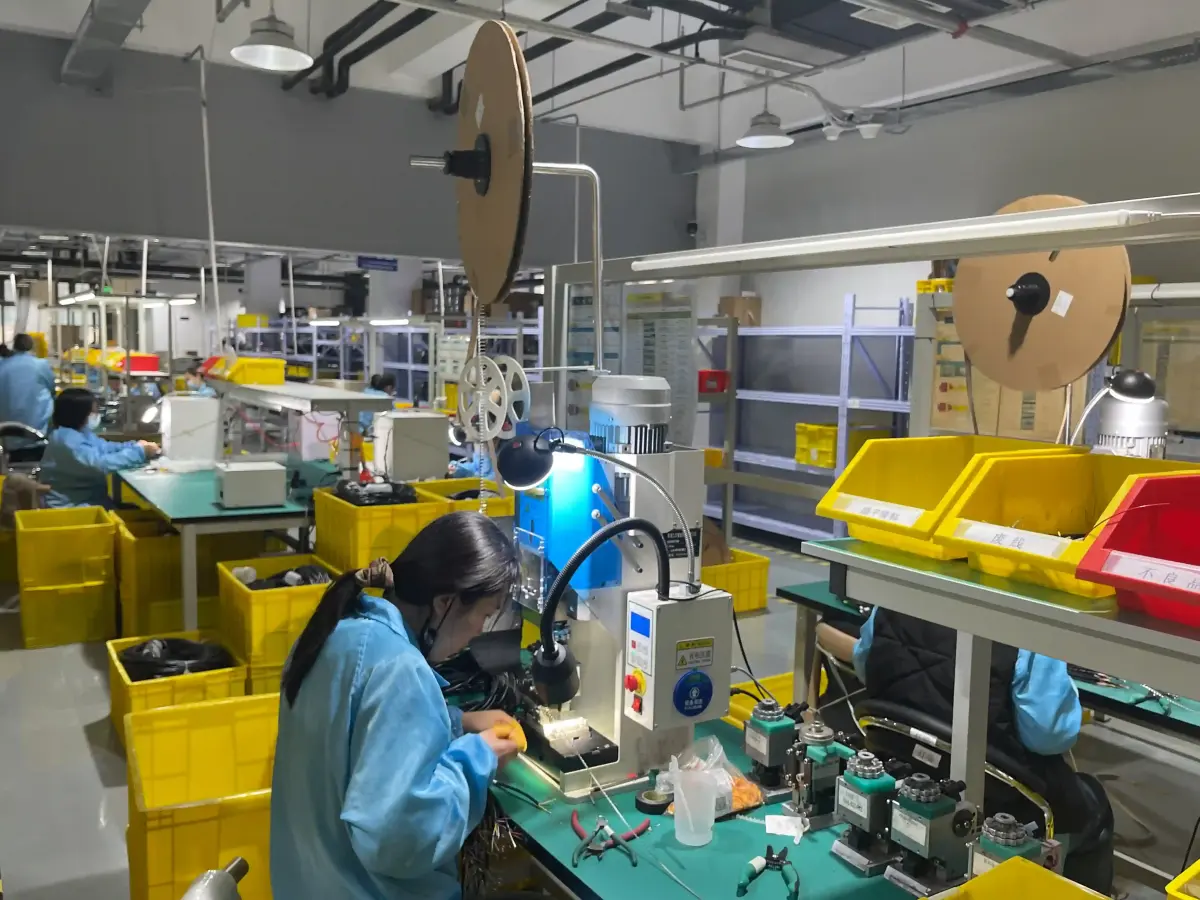

Sertissage contrôlé
Hauteur de sertissage, maintien isolant, longueur de dénudage, insertion terminal et traction sont contrôlés selon le risque. Le prototype doit rester reproductible quand le volume augmente.
Pinout, polarité et détrompage
Nous verrouillons la voie 1, le code couleur, le sens du logement, l'orientation du câble et le détrompage mécanique pour éviter les inversions discrètes au montage final.
Protection mécanique adaptée
Gaine thermorétractable, ruban, tresse, clip, surmoulage local ou relief de tension sont choisis selon traction, vibration, rayon de courbure et accès maintenance.
Traçabilité et substitutions maîtrisées
Nous séparons les lots de contacts, documentons les références et ne remplaçons pas une famille Molex par une autre sans validation de courant, encombrement, force d'insertion et test.
Spécifications utiles pour chiffrer un faisceau Molex
| Paramètre | Capacité ou décision à figer |
|---|---|
| Familles Molex fréquentes | Micro-Fit, Mini-Fit, PicoBlade, KK, Mega-Fit, Squba et références client selon disponibilité |
| Types d'assemblages | Pigtail Molex, câble board-to-wire, alimentation, capteur, box build, kit OEM ou sous-ensemble interne |
| Sections courantes | AWG 30 à AWG 10 selon famille Molex, contact, isolant, courant et température |
| Terminaisons hybrides | Molex vers Molex, Molex vers JST, TE Connectivity, Deutsch, cosses, borniers ou fils libres |
| Options mécaniques | Verrouillage, détrompage, étiquetage, gaine, tresse, relief de tension, surmoulage local et conditionnement par kit |
| Tests de base | Continuité, polarité, court-circuit, ordre des voies, longueur finie et inspection visuelle |
| Tests avancés | Traction contact-fil, hauteur de sertissage, résistance d'isolement, FAI et contrôle dimensionnel selon besoin |
| Volumes | Prototype, pré-série, faible volume récurrent et production série avec BOM verrouillée |
Processus de fabrication
01
Revue Molex et RFQ
Nous confirmons la famille Molex, le nombre de voies, le courant, le pas, la contrepartie, la section de fil, les contraintes mécaniques et le niveau de preuve attendu.
02
Validation du pinout
Le sens du logement, la voie 1, la couleur des fils, la longueur des branches, les étiquettes et les variantes sont figés avant production du premier article.
03
Essais de sertissage
Nous préparons des échantillons, mesurons la zone sertie, vérifions l'insertion dans le logement et ajustons l'outillage si traction ou aspect sortent de la fenêtre.
04
Protection de sortie
La sortie câble est traitée selon le montage réel : gaine, ruban, tresse, clip, surmoulage local ou zone libre si le connecteur reste dans un boîtier protégé.
05
Test 100 % du lot
Chaque pièce reçoit les contrôles convenus : continuité, polarité, court-circuit, ordre des voies, longueur, inspection et essais supplémentaires si l'application l'exige.
06
Relance série documentée
Après validation FAI, nous conservons nomenclature, paramètres, instructions, gabarits et règles de conditionnement pour relancer le même faisceau sans ambiguïté.
Applications typiques
Les connecteurs Molex sont pertinents quand compacité, disponibilité, courant, verrouillage et répétabilité du sertissage sont traités ensemble.
Équipements OEM compacts
Faisceaux Molex pour modules internes, interfaces capteur, alimentations compactes, coffrets et produits où le connecteur doit rester fiable dans peu d'espace.
Alimentation basse tension
Assemblages Mini-Fit ou Mega-Fit pour liaisons d'alimentation, convertisseurs, batteries auxiliaires, armoires et sous-ensembles électromécaniques.
Automatisation et contrôle
Pigtails et faisceaux Molex pour capteurs, actionneurs, modules I/O, contrôleurs et équipements industriels avec test électrique et repérage clair.
Dispositifs médicaux et instruments
Câbles Molex internes pour appareils de diagnostic, monitoring, modules de commande et instruments où la traçabilité et la propreté du montage comptent.
Box build
Pré-câblage Molex intégré dans boîtiers, panneaux, alimentations et sous-ensembles livrés prêts pour l'assemblage final.
Migration de connecteur
Remplacement d'un connecteur générique ou obsolète par une référence Molex disponible, ou qualification d'une alternative quand l'approvisionnement l'impose.
Références techniques et arbitrages
Pour cadrer le dossier, nous utilisons les principes de la connectique électrique, du sertissage, d'IPC-A-620 et des exigences de fils reconnues associées à UL 758 lorsque le projet le demande.
Quand Molex est le bon choix
Molex convient bien aux produits OEM, aux interfaces internes, aux alimentations basse tension et aux modules où une famille documentée simplifie l'achat, la maintenance et la répétabilité. Le choix devient fragile si le dossier ne précise pas contact, contrepartie et plage AWG.
Surmoulage ou gaine pour protéger la sortie ?
Pour un faible volume, une gaine thermorétractable adhésivée ou un clip de maintien évite souvent un moule coûteux. Le surmoulage devient plus rationnel quand l'eau, la traction répétée ou la cadence série justifient l'outillage.
Auteur et preuves de capacité
Page revue par Hommer Zhao, fondateur de WIRINGO. Depuis 2003, nos équipes servent des programmes OEM dans l'automobile, l'industrie, le médical et les sous-ensembles box build. Les dossiers qualité s'appuient sur ISO 9001, IATF 16949, IPC-A-620, UL 758 selon application, avec FAI, traçabilité de lot et test électrique documenté.
Indications d'achat usuelles : prototypes simples à partir de quelques pièces, première série après validation FAI, délai prototype souvent 2 à 5 jours ouvrables lorsque références et pinout sont figés. Les prix dépendent surtout des références Molex, du volume, du test et des protections mécaniques demandées.
Questions fréquentes
Quelles informations faut-il fournir pour un devis de faisceau Molex ?
Envoyez la référence complète du logement et du contact si possible, le nombre de voies, la longueur finie, la section de fil, le pinout, le code couleur, le volume annuel et le niveau de test attendu. Une photo d'échantillon ou un plan 2D réduit les hypothèses.
Micro-Fit, Mini-Fit et PicoBlade sont-ils interchangeables ?
Non. Le pas, la plage AWG, le courant, la force d'insertion, l'encombrement, le verrouillage et les contacts sont différents. Nous vérifions la fonction réelle avant de proposer une migration.
Pouvez-vous travailler avec des connecteurs Molex étanches ?
Oui, selon la série et la disponibilité. Pour les zones exposées à l'eau, nous évaluons aussi le joint, le surmoulage, la gaine adhésive, le routage et le relief de tension autour de la sortie câble.
Comment gérez-vous les équivalents ou substitutions Molex ?
Nous ne traitons pas une alternative comme automatiquement équivalente. La matière du contact, le placage, la force d'insertion, la tenue de sertissage et la compatibilité avec la contrepartie doivent être validés.
Quel est le MOQ typique ?
Le MOQ dépend surtout de l'approvisionnement des logements, contacts et fils. Pour un prototype, nous pouvons souvent démarrer à quelques pièces. Pour la série, nous proposons un lot cohérent avec les bobines de contacts et le plan de contrôle.
Quels standards utilisez-vous pour cadrer la qualité ?
Nous utilisons notamment IPC-A-620 pour l'acceptabilité des assemblages de câbles, UL 758 pour les fils reconnus lorsque applicable, ISO 9001 pour le système qualité et IATF 16949 pour les programmes automobiles.
Services associés
Faisceaux JST
Pour les familles compactes JST PH, XH, VH et les pigtails basse tension avec pinout contrôlé.
Connecteurs Pigtail
Pour les connecteurs pré-câblés courts, prêts à intégrer dans un module, un capteur ou un boîtier.
Faisceaux Deutsch
Pour les sorties étanches DT, DTM et DTP quand vibration, joints et verrouillage secondaire priment sur la compacité.
Sertissage
Coupe, dénudage, insertion contact et validation de sertissage pour Molex, JST, TE Connectivity et Amphenol.
Besoin d'un faisceau Molex prêt à valider ?
Envoyez votre référence Molex, votre pinout et le volume prévu. Nous pouvons vérifier la compatibilité contact-fil, proposer un prototype et définir un plan de test avant la série.
Snapshot Projet Réel
Contexte
A US electrical supply distributor required custom wire harnesses with specific Molex connectors, but a production batch had a dyeing/color deviation on the connector housings.
Défi
Approximately 200 pieces of the wire harness assembly had connector coloring that did not match the strict aesthetic and technical requirements, risking rejection and project delay.
Solution
Implemented a rapid rework process where the 200 pieces were returned and the connectors were correctly dyed and replaced, while tightening in-process quality control for custom color specifications.
Résultat
Successfully reworked and delivered the batch without losing the client's trust; the client continued to place repeat orders in the following months without quality complaints.
Chiffres clés
- →200 pieces reworked
- →Molex connectors
- →custom dyeing specification
