Faisceaux pour l'Industrie
Des faisceaux de câbles robustes conçus pour les environnements industriels les plus exigeants. Armoires de commande, automates programmables, machines-outils et systèmes de contrôle — fabriqués en Chine sous le système qualité ISO 9001 de Hebei Cloom Electronic Technology, selon le dossier client.
IPC-A-620
Référentiel atelier
200+
Clients industriels
-40/+260 °C
Plage thermique
48h
Support technique
La Robustesse au Service de l'Industrie
L'industrie ne tolère pas les pannes. Chaque minute d'arrêt de production coûte des milliers d'euros. C'est pourquoi nos faisceaux industriels sont conçus pour durer dans les environnements les plus sévères : températures extrêmes, vibrations, poussière, huiles et agents chimiques.
WIRINGO fournit des solutions complètes : du simple faisceau de câbles à l'armoire de commande entièrement câblée et testée, prête à être installée sur votre ligne de production.
Applications Industrielles
Armoires de Commande
Câblage structuré pour armoires électriques, tableaux de distribution et coffrets de commande industriels.
Automates programmables
Faisceaux pour PLC, modules d’E/S, variateurs de vitesse et systèmes de contrôle distribués (DCS).
Machines-Outils
Câblage robuste pour centres d’usinage CNC, tours, fraiseuses et presses industrielles.
Équipements Lourds
Faisceaux pour engins de chantier, matériel de manutention et machines agricoles, avec connecteurs scellés et protections antivibratoires.
Convoyeurs et manutention
Faisceaux pour systèmes de convoyage, ascenseurs industriels et équipements de manutention automatisés.
HVAC & Bâtiment
Câblage pour systèmes de climatisation, ventilation, chauffage et gestion technique du bâtiment (GTB).
Instrumentation et mesure
Faisceaux blindés pour capteurs de pression, débitmètres, thermocouples et analyseurs de processus.
Défis du Secteur Industriel
L'industrie exige fiabilité, robustesse et conformité. WIRINGO répond à chaque défi.
Environnements sévères
Températures extrêmes, humidité, poussière, huiles et vibrations — le câblage industriel doit résister aux conditions les plus rudes.
Continuité de la production
Un arrêt de ligne coûte des milliers d’euros par heure. Le câblage doit assurer une disponibilité maximale et simplifier la maintenance.
Conformité & Sécurité
Les normes UL, CE, ATEX et les réglementations locales imposent des exigences strictes en matière de sécurité électrique et de résistance au feu.
Évolutivité
Les installations industrielles évoluent constamment. Le câblage doit être modulaire et facilement évolutif, sans interrompre la production.
Notre Processus Industriel
Audit et spécifications
Visite sur site, analyse des contraintes et rédaction du cahier des charges.
Conception & Routage
Plans de câblage, choix des matériaux et optimisation du cheminement.

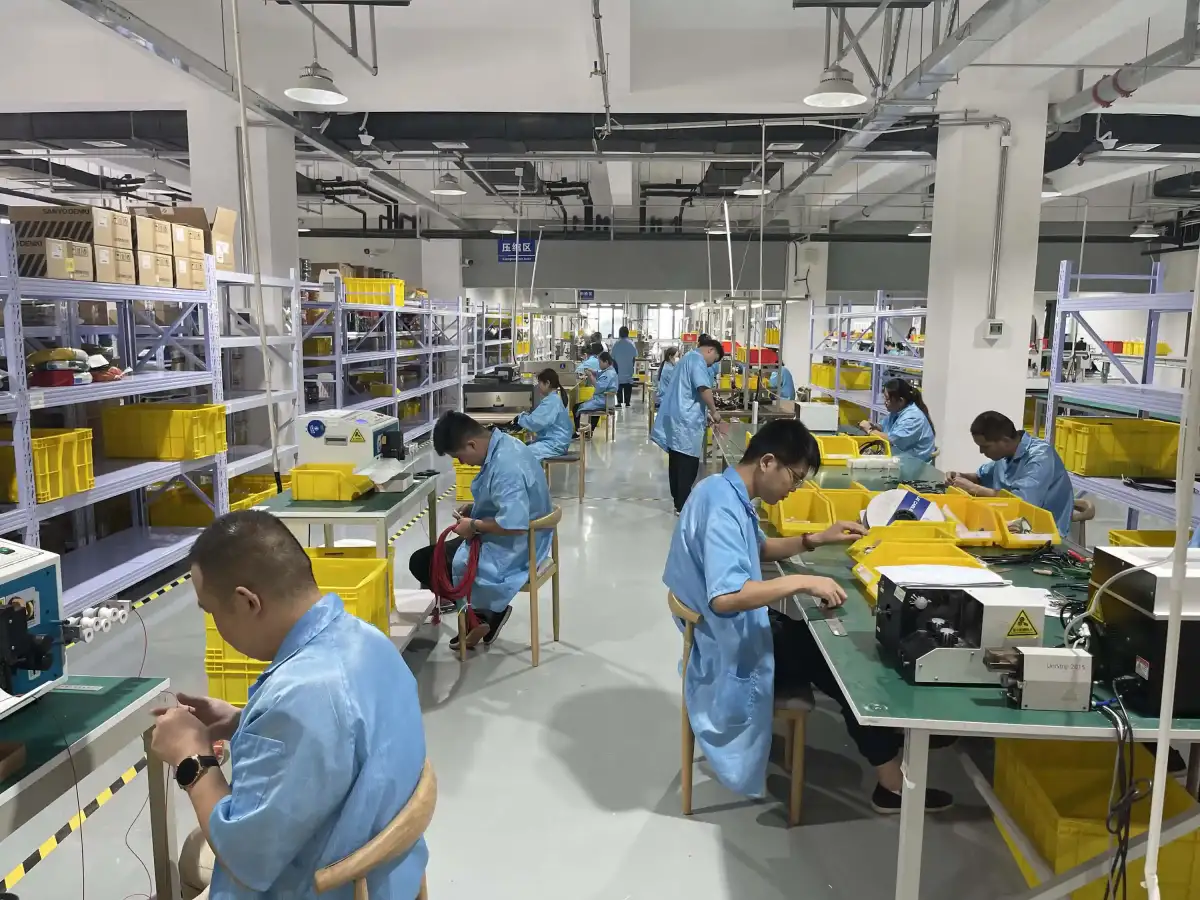

Fabrication & Tests
Assemblage avec tests de continuité, d’isolement et de haute tension.
Livraison et installation
Faisceaux étiquetés et pré-assemblés pour une installation rapide.
Maintenance & Support
Documentation complète et assistance technique continue.
Exigences vérifiables du secteur industriel
Chaque exigence se traduit dans le plan, la nomenclature approuvée et les contrôles convenus. Les référentiels applicables dépendent de l'usage du faisceau et de la machine dans laquelle il sera intégré.
Normes & référentiels
- IPC/WHMA-A-620 : critères d'acceptation de référence pour l'assemblage de faisceaux, la classe étant appliquée selon le dossier client. Notre guide de la norme IPC/WHMA-A-620 présente ce référentiel de contrôle.
- UL 758 (AWM) : référentiel courant pour les fils reconnus, lorsque la nomenclature l'exige.
- ISO 9001 : le système qualité de fabrication est certifié au nom de Hebei Cloom Electronic Technology.
- RoHS / REACH : déclarations matière et certificats fournisseur transmis selon leur disponibilité pour les composants retenus.
Les marquages au niveau de l'équipement — marquage CE au titre des directives Basse Tension 2014/35/UE et CEM 2014/30/UE, homologation UL 508A des armoires, ATEX, ou câblage selon la CEI 60204-1 — relèvent du constructeur de la machine ou du tableau. Ils ne peuvent pas être établis par le faisceau seul.
Environnement & contraintes
- Température de service : la plage admissible dépend de la matière et du grade d'isolant retenus ; pour les points chauds, nous employons des gaines PTFE, silicone ou fibre de verre. Elle se vérifie dans les données fournisseur.
- Vibrations et chocs : le maintien mécanique, les connecteurs verrouillés et les protections antivibratoires sont définis selon l'implantation sur la machine.
- Huiles, fluides de coupe et agents chimiques : les isolants et gaines sont choisis selon l'exposition réelle du poste.
- Flexion continue : pour les axes mobiles et les chaînes porte-câbles, le câble, le rayon de courbure et la durée de vie en cycles sont adaptés à la sollicitation.
- Étanchéité : les connecteurs scellés et l'indice IP visé se définissent au niveau du connecteur et du dossier ; l'étanchéité de l'équipement relève de sa conception.
- CEM et blindage : pour les variateurs et servomoteurs, le type de blindage et la reprise sont réalisés selon la spécification. Le comparatif des matériaux de blindage EMI accompagne la revue des options.
Le dossier de contrôle précise les vérifications retenues. Consultez nos guides sur les méthodes de test des faisceaux et sur l'étiquetage et la traçabilité.
Matériaux
Les matériaux sont sélectionnés dans la nomenclature approuvée. Le nom d'un composant ne suffit pas à établir la conformité du produit fini.
- PVC (UL AWM) : usage courant pour le câblage général, lorsque la plage thermique et l'environnement le permettent.
- PTFE / FEP, silicone, fibre de verre : options pour la tenue en température et la résistance chimique, selon les contraintes du dossier.
- TPU / PUR : grades adaptés à l'abrasion, à la souplesse et à la flexion répétée.
- Blindage et connecteurs scellés : tresse ou feuillard et connecteurs à indice IP (type M12, Deutsch) selon la spécification.
Pour préparer la sélection, consultez le guide des matériaux isolants.
Types de faisceaux servis
Ces constructions sont réalisées selon plan et nomenclature client. Les caractéristiques et critères d'acceptation sont définis pour chaque usage.
Faisceaux d'armoire de commande
Câblage interne de tableaux et coffrets, repéré et testé, réalisé sur nos assemblages de câbles industriels.
Faisceaux PLC et modules d'E/S
Liaisons pour automates, modules d'entrées/sorties et systèmes de contrôle, câblées selon le brochage du plan.
Câbles servomoteurs et variateurs
Câbles de puissance et de signal blindés pour l'entraînement, réalisés en câbles servomoteurs selon la spécification.
Câbles capteurs
Liaisons pour capteurs et instrumentation, y compris connectique M12, sur nos assemblages de câbles capteurs.
Assemblages pour chaînes porte-câbles
Constructions à flexion continue pour axes mobiles, avec câble et rayon de courbure définis pour la durée de vie visée (voir chaînes porte-câbles).
Câbles de puissance et faisceaux blindés
Liaisons de puissance et faisceaux à gaine tressée pour la protection mécanique et la reprise de blindage, selon le dossier.
Retrouvez l'ensemble des constructions sur notre page assemblages de câbles industriels et le câblage d'armoires complètes en box build.
Solutions & Scénario représentatif
Standardisation du Câblage pour Gamme de Centres d'Usinage
Ce scénario illustre une démarche type et ne décrit pas un client identifié. Un fabricant de centres d'usinage CNC dont les faisceaux ne sont pas standardisés fait face à des coûts de câblage élevés et à des délais d'assemblage longs : chaque machine demande un câblage unique, ce qui rend la production en série inefficace. Standardiser les faisceaux sur la gamme et soigner le repérage permet d'agir sur ces deux postes ; les gains réels dépendent du projet et se mesurent au cas par cas.
Coûts maîtrisés
Faisceaux standardisés sur la gamme
Installation accélérée
Faisceaux repérés et pré-assemblés
Reconfiguration simplifiée
Connecteurs débrochables, faisceaux modulaires
« Le câblage industriel doit être conçu pour durer 20 ans ou plus dans des conditions extrêmes. Chez WIRINGO, nous sélectionnons chaque composant pour garantir une fiabilité maximale et réduire les coûts de maintenance de nos clients. »
Questions Fréquentes — Industrie
Quelles normes respectez-vous pour le câblage industriel ?
Nos faisceaux industriels sont assemblés selon IPC/WHMA-A-620, avec des fils reconnus UL et les documents relatifs aux matières exigés par le dossier. Pour les zones ATEX, la qualification finale relève de l’équipement et de son organisme certificateur.
Pouvez-vous câbler une armoire de commande complète ?
Oui, nous assemblons des armoires de commande complètes : câblage interne, intégration des composants (PLC, variateurs, disjoncteurs) et tests fonctionnels avant livraison.
Comment gérez-vous les environnements à haute température ?
Nous utilisons des gaines en PTFE, silicone ou fibre de verre pour les environnements jusqu’à 260 °C. Nous sélectionnons les connecteurs et contacts pour leur résistance aux cycles thermiques répétés.
Proposez-vous des solutions de câblage modulaire ?
Oui, nous concevons des faisceaux modulaires dotés de connecteurs débrochables, afin d’étendre ou de reconfigurer l’installation sans arrêt de production prolongé.
Vos faisceaux sont-ils certifiés ATEX pour les zones explosives ?
La certification ATEX porte sur l’équipement complet et relève de son constructeur et de l’organisme notifié. En tant qu’assembleur, nous fabriquons le faisceau selon votre dossier — matériaux, connecteurs et presse-étoupe spécifiés — et fournissons les justificatifs matière disponibles ; la qualification ATEX de l’ensemble ne peut pas être établie par le faisceau seul.
Fabriquez-vous des faisceaux pour chaînes porte-câbles (flexion continue) ?
Oui. Pour les axes mobiles et les chaînes porte-câbles, nous utilisons des câbles prévus pour la flexion continue et nous respectons le rayon de courbure, le mode de fixation et la durée de vie en cycles définis dans votre cahier des charges. Le choix du câble et la construction sont adaptés à la sollicitation réelle de l’application.
Comment gérez-vous la compatibilité électromagnétique (CEM) des variateurs et servomoteurs ?
Nous réalisons les câbles de puissance et de signal blindés selon votre spécification : type de blindage, reprise à 360° lorsqu’elle est demandée et séparation des cheminements puissance/signal. La conformité CEM de la machine, au titre de la directive 2014/30/UE lorsqu’elle s’applique, relève de son constructeur ; le faisceau y contribue sans l’établir à lui seul.
Fournissez-vous les déclarations RoHS et REACH pour les matériaux ?
Oui, lorsque les composants retenus dans la nomenclature approuvée en disposent, nous transmettons les déclarations RoHS et REACH et les certificats matière fournis par nos fournisseurs. Ces justificatifs portent sur les composants, et non sur l’homologation de votre équipement.
Besoin de Faisceaux Industriels ?
Du faisceau unitaire à l'armoire complète, nos solutions s'adaptent à vos besoins. Devis sous 24h.
