Assemblage de Câbles avec Connecteurs Rosenberger pour HSD, RF et Haute Tension
WIRINGO fabrique des câbles Rosenberger sur mesure pour données embarquées, coaxial RF, haute tension et faisceaux hybrides. Nous traitons le connecteur comme une interface système : câble, blindage, longueur, routage, test et traçabilité doivent être verrouillés ensemble avant la série.
2003
Fabrication de faisceaux depuis
100 %
Test continuité et pinout
IPC-A-620
Référence d’assemblage
IATF 16949
Process automobile
En bref
- ●Nous fabriquons des câbles Rosenberger HSD, coaxiaux, haute tension et hybrides selon votre BOM.
- ●Chaque lot reçoit au minimum continuité, polarité, court-circuit, inspection et contrôle de blindage.
- ●Le point critique est la cohérence connecteur, câble, longueur, blindage et méthode de test.
- ●Les prototypes rapides sont possibles si référence, pinout, longueur et critères de validation sont figés.

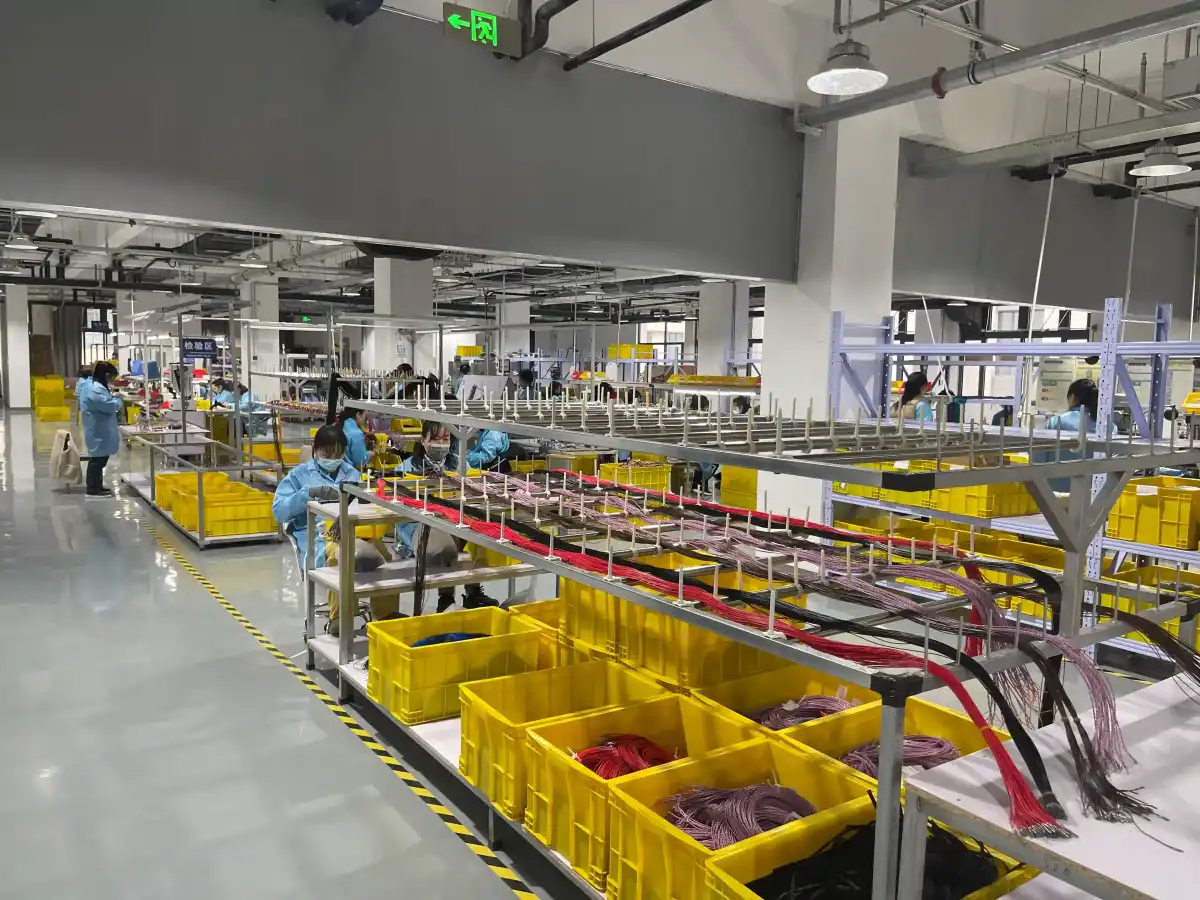

Capacités de Fabrication pour Câbles Rosenberger
Un câble Rosenberger réussi n'est pas seulement une bonne référence achetée : c'est une terminaison répétable, un blindage défendable et un plan de test clair.
Intégration HSD et données embarquées
Assemblages pour caméras, infotainment, télématique, modules ADAS et liaisons différentielles où l’impédance, le blindage et la géométrie de sortie doivent rester stables.
Coaxial RF et antennes
Câbles avec interfaces Rosenberger RF, FAKRA ou transitions coaxiales selon fréquence, pertes admissibles, encombrement et méthode de montage dans le boîtier.
Haute tension et HVIL
Sous-ensembles haute tension pour véhicules électriques, batteries, convertisseurs et PDU avec routage, marquage et séparation mécanique adaptés au risque électrique.
Faisceaux hybrides
Intégration Rosenberger avec branches puissance, signal, LVDS, CAN, blindage et connecteurs secondaires dans un faisceau prêt à monter.
Sourcing et contrôle BOM
Vérification des références, alternatives autorisées, délais, MOQ et compatibilité des composants avant de figer le premier article.
FAI et dossier de production
Premier article, photos de pose, contrôle dimensionnel, plan de test et points d’inspection documentés pour éviter les variations entre prototype et série.
Quand le connecteur impose aussi le câble, le marquage et la matière
Contexte
Pour un projet minier en Australie, le client a élargi sa demande vers des câbles tressés spécialisés, un repérage durable et des connecteurs moulés par injection.
Défi
La configuration imposait des couleurs de conducteurs, une section, un motif de tresse et une méthode d’identification précis, avec peu de marge pour remplacer une référence par une option générique.
Solution
Nous avons confirmé la capacité de sourcer et fabriquer les câbles selon la spécification, puis d’intégrer les marquages laser et les connecteurs moulés dans l’assemblage final.
Résultat
Le client a élargi le périmètre de la demande, signe que la discussion technique avait couvert les contraintes réelles de sourcing, de personnalisation et d’intégration.
Chiffres et références cités tels quels
- 3 Core (Yellow, Red, Blue)
- 18 AWG GXL
- Black braid with 2 blue stripes
- 50m or 100m rolls
Définir le câble avant de figer la référence connecteur
Un connecteur Rosenberger est une interface conçue pour maintenir une fonction précise : transmission RF, liaison HSD, puissance haute tension ou verrouillage mécanique dans un environnement contraint. Un câble HSD est un assemblage de données différentielles où la géométrie des conducteurs et du blindage compte autant que le brochage. Un assemblage coaxial 50 Ohm est un sous-ensemble RF qui doit préserver l’impédance du système depuis le contact central jusqu’au blindage.
Les principes publics du câble coaxial et du LVDS expliquent pourquoi un câble qui passe en continuité peut encore échouer en signal rapide. Le blindage, le pas de torsade, la longueur dénudée, la ferrule, le soulagement d’effort et le rayon de sortie doivent être compatibles avec le montage réel. Pour les câbles haute tension, les repères de l’ International Electrotechnical Commission donnent un cadre général, mais votre plan client reste la référence d’acceptation.
Chez WIRINGO, nous demandons donc la référence Rosenberger exacte, mais nous ne nous arrêtons pas à cette ligne de BOM. Nous vérifions la construction de câble, la méthode de terminaison, la reprise d’écran, le contrôle FAI et la logique de série. Cette approche évite de commander un connecteur coûteux pour découvrir ensuite que le câble, l’outil ou la méthode de test ne sont pas alignés.
Spécifications Techniques Typiques
| Paramètre | Capacité |
|---|---|
| Familles couvertes | Rosenberger HSD, RF/coaxial, haute tension et configurations hybrides selon BOM validée |
| Câbles associés | Coaxial 50 Ohm, paires différentielles, câbles blindés, câbles HV orange et constructions spécifiques |
| Contrôles de base | Continuité, polarité, court-circuit, inspection visuelle, longueur finie et vérification de blindage |
| Contrôles avancés | Impédance, insertion loss, return loss, VSWR, traction, isolement ou qualification environnementale selon cahier des charges |
| Normes utiles | IPC-A-620, ISO 9001, IATF 16949, IEC 60512 et exigences client applicables |
| Options de finition | Gaine thermo, repérage, tresse, ruban textile, surmoulage, boot, clip, étiquette et conditionnement par kit |
| Volumes | Prototype, lot pilote, pré-série et production récurrente avec documentation stable |
Processus d’Industrialisation
Revue de référence et d’usage
Nous confirmons la référence Rosenberger, la famille de câble, le pinout, la fréquence ou le protocole, le rayon de courbure, le volume et les contraintes de montage.
DFM connecteur-câble
Nous vérifions la compatibilité mécanique et électrique : dénudage, ferrule, blindage, orientation, maintien arrière et fenêtre de process de sertissage.
Prototype ou FAI
Le premier article valide la longueur finie, la sortie câble, la reprise d’écran, le repérage, le packaging et le niveau de test avant lancement du lot.
Test électrique et contrôle RF
Chaque pièce reçoit les tests de base. Les mesures RF, impédance, isolement ou traction sont ajoutées lorsque le risque produit le justifie.
Industrialisation série
Nous verrouillons gabarits, instructions, photos de contrôle, plan de réaction et traçabilité afin que les relances restent identiques au premier article approuvé.
Applications Fréquentes
Automobile et véhicules électriques
Câbles HSD, antennes, haute tension et faisceaux de caméra pour plateformes embarquées soumises à vibration, température et contraintes de routage.
Robotique et machines mobiles
Sous-ensembles robustes pour capteurs, vision, communications et puissance quand le mouvement impose un soulagement d’effort bien défini.
Télécom et équipements RF
Liaisons coaxiales, antennes, modules radio, boîtiers terrain et bancs de test avec longueur, blindage et critères RF contrôlés.
Industrie et énergie
Câbles durcis pour armoires, PDU, batteries, convertisseurs et capteurs où la traçabilité de référence réduit les risques de relance.
« Sur un câble Rosenberger, l’erreur chère n’est pas toujours le mauvais connecteur. C’est souvent une bonne référence montée sur un câble mal défini, testée avec un critère trop faible et emballée sans tenir le rayon de sortie. Notre travail est de verrouiller ces détails avant qu’ils deviennent des retours terrain. »
Questions Fréquentes sur les Câbles Rosenberger
Un connecteur Rosenberger est-il toujours le bon choix pour un câble haute vitesse ?
Non. Un connecteur Rosenberger est une interface haut de gamme pour certaines architectures, mais il doit rester cohérent avec le câble, la longueur, le blindage et le protocole. Pour une liaison courte en boîtier, un HSD peut être logique. Pour une liaison RF, un coaxial 50 Ohm avec connecteur adapté sera plus important que le nom de marque seul.
Comment évitez-vous les défauts d’impédance sur les petits câbles ?
Nous verrouillons la définition avant série : référence câble, longueur de dénudage, géométrie de sortie, reprise de blindage et méthode de test. Dans un dossier micro-coax, le cas banque a montré que AWG#40, CABLINE-VS 1:1, 100mm length et 1296 defective units out of 2000 peuvent suffire à bloquer une production si la spécification et la méthode de contrôle ne sont pas alignées.
Pouvez-vous intégrer Rosenberger dans un faisceau plus large ?
Oui. Nous pouvons associer une branche Rosenberger à des câbles CAN, LVDS, puissance, capteurs ou pigtails dans un faisceau complet. La clé est de définir le routage, les zones de flexion, les clips, les repères et le test final au niveau du faisceau, pas uniquement au niveau du connecteur.
Quelles normes utilisez-vous comme repères qualité ?
Nous utilisons IPC-A-620 pour les critères d’assemblage de faisceaux, ISO 9001 pour le système qualité, IATF 16949 pour les programmes automobiles et IEC 60512 lorsque des essais de connecteurs doivent être cadrés. Les exigences client restent prioritaires si elles sont plus strictes.
Services Associés
Câble LVDS
Assemblages de données haute vitesse avec HSD, FAKRA, Rosenberger HSD et validation d’impédance.
Faisceau Haute Tension
Câbles HV, HVIL et sous-ensembles de puissance pour VE, batteries et convertisseurs.
Câbles Coaxiaux
Assemblages coaxiaux RF 50 Ohm et 75 Ohm avec blindage, longueur et test contrôlés.

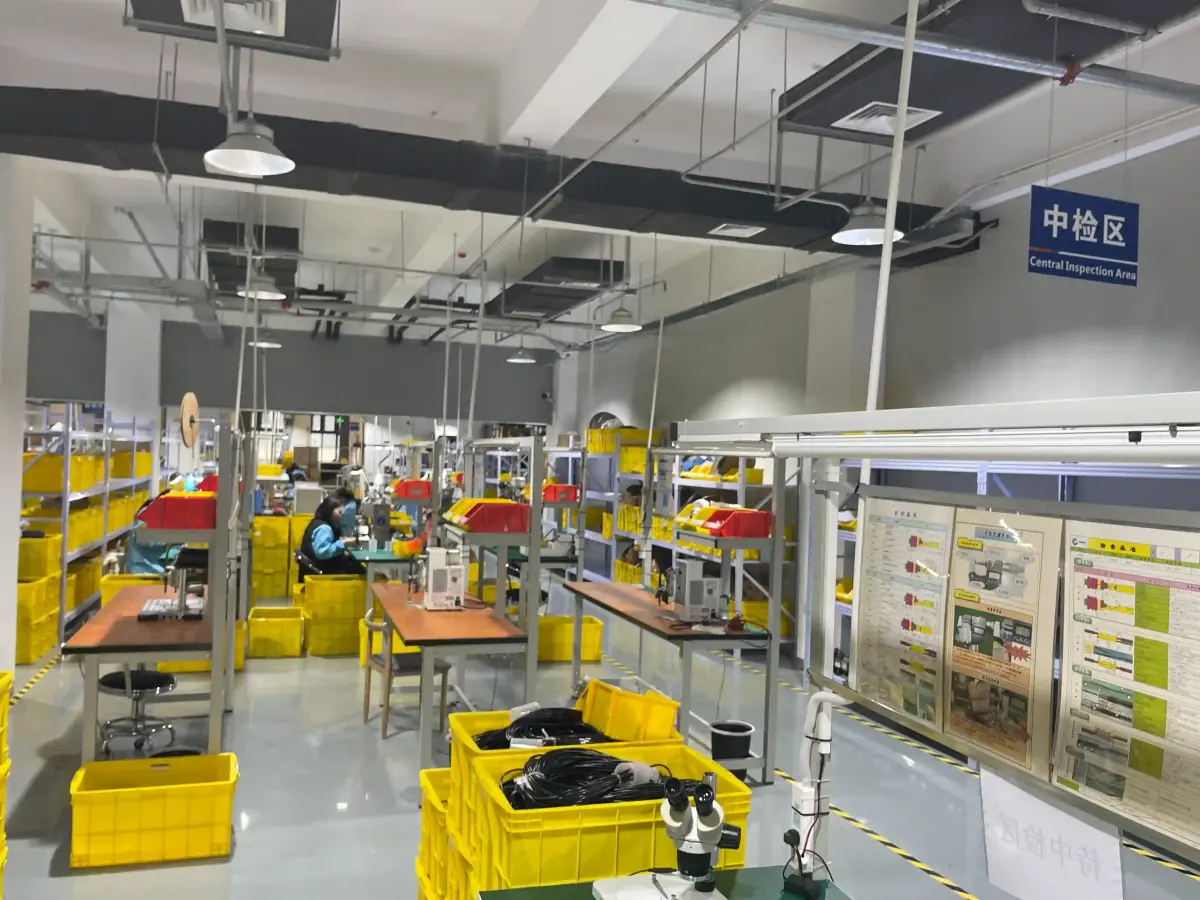

Tests Électriques
Continuité, isolement, polarité, test fonctionnel et validation de faisceaux critiques.
Envoyez votre référence Rosenberger et votre plan de câble
Le chiffrage devient beaucoup plus fiable avec la référence connecteur exacte, le câble, la longueur, le pinout, le volume, le rayon de courbure et le plan de test. Nous pouvons relire votre dossier avant prototype ou relance série.
