En 2025-2026, un integrateur allemand de systemes electriques industriels nous a demande des faisceaux de cables pour un programme annuel eleve, mais les connecteurs STOCKO specifies etaient difficiles a sourcer. Le meme dossier contenait aussi un composant PTC avec la reference exacte PTC model: EPCOS B59100A1080-A40 et un PTC lead time: 12-14 weeks, ce qui menacait le planning d'un programme de 100kpcs/year per product (200kpcs total annual volume). Nous avons donc compare les Connectors evaluated: STOCKO vs. Lumberg, propose Lumberg comme alternative qualifiable, puis prepare des echantillons pour evaluation sans masquer le prix legerement plus eleve.
TL;DR
- Une substitution connecteur doit prouver montage, sertissage, retention, test et disponibilite, pas seulement le meme pas.
- Le cas reel portait sur STOCKO vs. Lumberg et 200kpcs total annual volume.
- IPC/WHMA-A-620, UL 758 et IATF 16949 cadrent acceptabilite, fil et changement documente.
- Un prix unitaire plus haut peut etre rationnel si le delai evite l'arret programme.
- Le RFQ doit separer reference imposee, alternative autorisee, MOQ, delai, FAI et plan de test.
Le probleme d'achat : le delai devient un risque technique
Ce guide s'adresse a l'ingenieur produit, au responsable achats ou au chef de projet supply chain qui doit garder un programme de faisceaux en production quand un connecteur impose devient difficile a obtenir. Le lecteur n'est pas en phase de curiosite generale. Il a deja un dessin, une BOM, une prevision annuelle, parfois un client final qui refuse les changements silencieux.

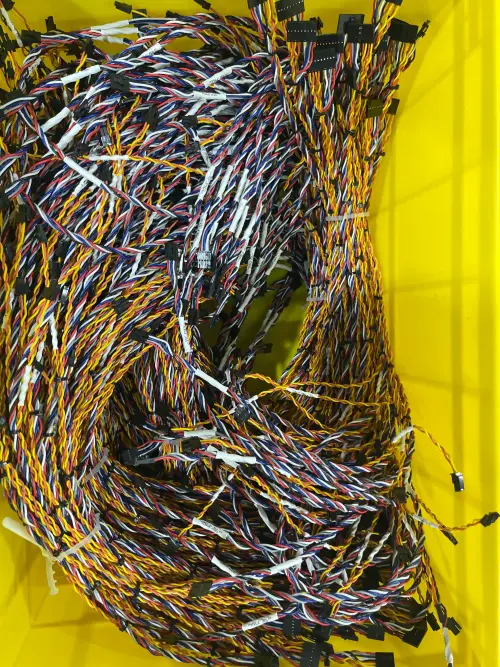

Une substitution de connecteur est le remplacement controle d'une reference par une autre qui conserve la fonction electrique, mecanique, documentaire et industrielle du faisceau. Un faisceau cable est un ensemble de fils, terminaux, connecteurs, protections et reperes organise pour relier des sous-systemes dans une machine ou un equipement. Une inspection premier article est une verification documentee qui compare les premiers echantillons representatifs au dessin, a la BOM et au plan de controle avant serie.
Dans notre role de fabricant senior de faisceaux avec plus de 20 ans d'experience, nous traitons la substitution comme un changement d'interface. Les references utiles incluent IPC/WHMA-A-620 pour l'acceptabilite des assemblages de cables, UL 758 pour les fils reconnus et IATF 16949 pour la maitrise des changements en production automobile ou industrielle exigeante.
« Pour un programme de 200kpcs total annual volume, une alternative connecteur ne se valide jamais sur une fiche catalogue. Je veux voir 5 a 10 sertissages reels, le verrouillage, le test electrique et la reaction du client sur l'echantillon. »
Ce que le cas STOCKO vs. Lumberg montre
Le cas allemand n'etait pas une obsolescence classique. Le connecteur d'origine existait, mais les contraintes d'achat rendaient le planning fragile. Le composant PTC EPCOS B59100A1080-A40 avait deja un PTC lead time: 12-14 weeks. Ajouter un connecteur avec MOQ ou disponibilite incertaine aurait transforme un retard composant en blocage complet du faisceau.
Notre objectif n'etait donc pas de remplacer STOCKO par Lumberg pour reduire quelques centimes. Le but etait de maintenir un programme de 100kpcs/year per product (200kpcs total annual volume) avec une alternative assez proche pour etre echantillonnee, testee et approuvee. Le fournisseur devait aussi etre transparent : Lumberg offrait de meilleurs delais et un MOQ plus pratique, mais le prix etait legerement plus eleve.
Cette situation change la question d'achat. Au lieu de demander "quel connecteur est le moins cher ?", il faut demander "quelle solution garde le programme viable avec le moins de risque qualite ?" Pour un faisceau industriel, la bonne reponse combine disponibilite, compatibilite terminal, plage de fil, effort d'insertion, retention, repere, emballage et test final.
Tableau de validation pour une substitution connecteur

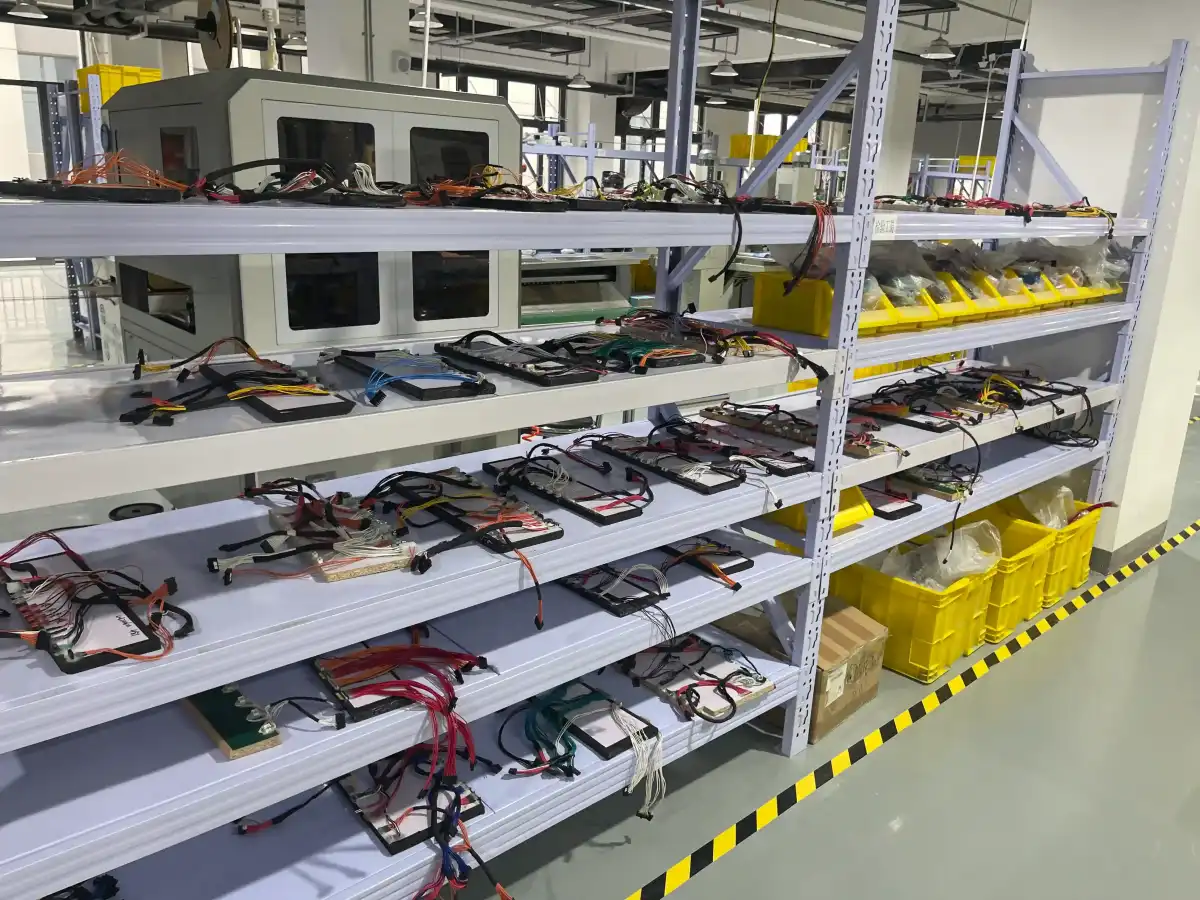

| Point a comparer | Question technique | Preuve minimale | Risque si oublie | Decision d'achat |
|---|---|---|---|---|
| Boitier connecteur | Le pas, le verrouillage et l'encombrement restent-ils compatibles ? | Montage sur piece client ou gabarit, photos et mesure d'encombrement | Assemblage impossible malgre un pinout correct | Autoriser seulement apres essai physique |
| Terminal | La plage AWG et le diametre d'isolant correspondent-ils au fil reel ? | Hauteur de sertissage, coupe micro si exigee, pull test par echantillon | Sertissage visuellement correct mais retention faible | Geler terminal, outil et fil dans la BOM |
| Disponibilite | MOQ, stock et delai reduisent-ils le risque programme ? | Delai fournisseur, MOQ, plan d'achat et seconde source si possible | Alternative approuvee mais impossible a acheter en serie | Comparer cout total, pas prix unitaire seul |
| Test electrique | La polarite, continuite et resistance de contact restent-elles stables ? | Test 100 %, rapport par lot, criteres selon IPC/WHMA-A-620 | Defaut intermittent detecte seulement chez le client | Exiger un plan de test avant production |
| Changement documentaire | Qui approuve la substitution et quelle revision devient active ? | Note de substitution, FAI, photos, BOM revisee, trace de validation client | Deux versions terrain melangees au montage | Bloquer tout achat hors references approuvees |
| Packaging | Le nouveau connecteur change-t-il orientation ou protection transport ? | Controle emballage, rayon de sortie, support connecteur si necessaire | Pieces bonnes au test puis endommagees en expedition | Valider packaging avec les echantillons |
Les 6 etapes d'approbation avant serie
1. Classer le changement avant de chercher le prix
Une substitution directe concerne un connecteur qui conserve la meme interface, le meme terminal ou une famille officiellement compatible. Une substitution fonctionnelle garde la fonction du faisceau mais change terminal, boitier, verrou secondaire ou geometrie. Dans le second cas, traitez le changement comme une mini-requalification, pas comme une decision achat.
2. Verifier la plage fil-terminal avec les fils reels
Le terminal doit accepter la section AWG, le diametre d'isolant et le type de conducteur du faisceau. Une fiche qui annonce une plage large ne garantit pas que votre fil UL, GXL, silicone ou multibrins se sertit dans la fenetre process. Pour les programmes sensibles, nous demandons un controle de hauteur de sertissage, une traction echantillonnee et une inspection visuelle a grossissement 10x.
3. Echantillonner assez tot pour absorber le delai long
Dans le cas STOCKO vs. Lumberg, le composant PTC imposait deja PTC lead time: 12-14 weeks. Attendre la rupture de stock connecteur aurait laisse trop peu de temps pour faire valider l'alternative. La bonne sequence consiste a lancer l'echantillon alternative pendant que la reference d'origine reste encore utilisable.
4. Lier la substitution au test final
Un faisceau cable peut passer un test de continuite tout en gardant une faiblesse mecanique au niveau du terminal. Le plan de controle doit donc inclure continuite, polarite, court-circuit, retention terminal, orientation connecteur et inspection de verrouillage. Pour les faisceaux avec joints, ajoutez une verification des seals, plugs de cavite et relief de tension.
5. Faire approuver le compromis cout-delai
Un connecteur plus cher peut etre acceptable si le delai plus court protege une production annuelle. Dans notre cas, l'alternative Lumberg avait un meilleur profil MOQ et delai, mais un prix legerement superieur. Cette transparence aide le client a approuver une decision rationnelle au lieu de decouvrir le surcout apres validation technique.
6. Verrouiller la regle de substitution
La BOM doit indiquer la reference principale, l'alternative approuvee, les conditions d'usage, la revision du dessin et le niveau d'approbation requis. Sans cette regle, un acheteur peut commander une troisieme reference "equivalente" qui n'a jamais passe FAI. Pour les programmes recurrents, reliez cette regle a vos processus OEM wire harness, sertissage et test de faisceaux.
« Une alternative disponible demain ne vaut rien si elle demande un terminal hors plage. La disponibilite resout le planning; le sertissage prouve que le faisceau reste fabriquable. »
Ce qu'un RFQ doit dire pour eviter les substitutions silencieuses
Le RFQ doit separer les references imposees des references ouvertes a equivalence. Ecrivez clairement "no substitution without written approval" quand le connecteur touche une interface client, un test reglementaire ou une validation terrain. Pour les composants moins critiques, indiquez les marques autorisees, la plage AWG, le placage, la couleur, le verrou secondaire et le niveau de preuve attendu.
Ajoutez aussi les contraintes commerciales qui changent la decision. MOQ, delai standard, delai expedite, stock securise, volume annuel, lot de lancement et prevision mensuelle doivent apparaitre dans le dossier. Le cas allemand montrait pourquoi : le volume de 100kpcs/year per product (200kpcs total annual volume) justifiait une discussion structuree sur MOQ et disponibilite.
Un RFQ robuste demande des echantillons representatifs. Pour une substitution connecteur, 5 a 20 pieces peuvent suffire pour une premiere evaluation mecanique et electrique, selon complexite. Pour un lancement critique, nous ajoutons une inspection premier article, un rapport de test, une photo de chaque orientation connecteur et une confirmation ecrite du pinout.
Plan qualite : de l'echantillon a la production
Le plan qualite doit faire le lien entre standards et preuve terrain. IPC/WHMA-A-620 aide a definir l'acceptabilite des assemblages de cables. UL 758 aide a controler les fils reconnus si la substitution modifie la plage de fil ou l'isolant. IATF 16949 fournit une logique de changement documente, utile meme hors automobile quand un client exige traçabilite et maitrise de revision.
Commencez par la revue documentaire : ancienne reference, nouvelle reference, datasheet, terminal, outil, plage AWG, couleur, detrompage, seal, verrou secondaire, MOQ et delai. Passez ensuite a l'essai physique : insertion terminal, retention, montage sur interface, test electrique et controle visuel. Finissez par la preuve de production : instruction operateur, BOM revisee, rapport FAI et regle d'achat.
Le plus faible maillon est souvent la communication de changement. Une equipe approuve l'alternative, mais le dessin reste ancien. Un acheteur commande le bon connecteur, mais le stock porte encore l'ancienne etiquette. Un operateur voit deux boitiers proches et choisit au hasard. Pour eviter cela, donnez a la substitution une revision claire et un repere visuel dans le dossier de production.
Quand la substitution n'est pas le bon choix
La substitution n'est pas adaptee si le connecteur d'origine echouait deja par vibration, infiltration, effort d'insertion trop eleve ou erreur de maintenance. Reproduire la meme architecture avec une autre marque conserve souvent le meme mode de defaillance. Dans ce cas, il vaut mieux revoir le faisceau : relief de tension, rayon de courbure, protection, position de clip ou famille de connecteur.
La substitution n'est pas adaptee non plus si le client final interdit tout changement sans audit. Les programmes medicaux, defense, ferroviaires, industriels critiques ou automobiles peuvent demander une approbation formelle avant echantillon. Le fournisseur doit signaler cette contrainte tot, puis proposer soit un achat securise de la reference d'origine, soit une requalification documentee.
« Je refuse les substitutions invisibles. Si un connecteur change, le dessin, la BOM, le rapport FAI et l'etiquette de lot doivent raconter la meme histoire. »
Criteres de decision pour acheter sereinement
- Fonction : meme pinout, meme courant par voie, meme tension et meme niveau de signal.
- Mecanique : verrouillage, retention terminal, encombrement, rayon de sortie et protection transport valides.
- Process : terminal, outil, hauteur de sertissage, longueur de denudage et test final documentes.
- Supply chain : MOQ, delai, disponibilite, seconde source et stock de securite compares.
- Qualite : IPC/WHMA-A-620, UL 758 et regle de changement client cites dans le dossier.
- Traçabilite : revision, photos, rapport FAI, lot et reference alternative visibles pour achat et production.
Pour un projet avec risque de delai, la meilleure alternative n'est pas toujours la moins chere. C'est celle qui peut etre achetee, sertie, testee et approuvee sans creer une variante non controlee. Si votre programme combine connecteurs imposes, composants a long delai et volumes recurrents, envoyez votre BOM et votre prevision a l'equipe WIRINGO. Nous pouvons comparer les references, fabriquer des echantillons et preparer le dossier de substitution pour vos assemblages de cables.
References utiles
- Wikipedia - IPC electronics pour le contexte IPC/WHMA-A-620.
- Wikipedia - UL safety organization pour le contexte UL 758.
- Wikipedia - IATF 16949 pour la maitrise des changements qualite.
- Service WIRINGO de remplacement connecteur obsolete
- Guide retention terminal et TPA/CPA
FAQ : substitution connecteur pour faisceau cable
Q: Peut-on remplacer un connecteur STOCKO par Lumberg sans changer le faisceau ?
Oui seulement apres validation. Dans le cas reel, les connecteurs evalues etaient STOCKO vs. Lumberg; nous avons demande echantillons, comparaison technique, test electrique et approbation avant serie.
Q: Combien d'echantillons faut-il pour approuver une substitution connecteur ?
Pour une premiere revue, 5 a 20 pieces representent souvent assez de matiere pour verifier montage, pinout, sertissage et retention. Un programme critique ajoute un rapport FAI et test 100 %.
Q: Quel standard utiliser pour juger le sertissage apres substitution ?
IPC/WHMA-A-620 sert de reference d'acceptabilite pour les assemblages de cables. La fiche terminal et le plan client doivent aussi preciser hauteur de sertissage, longueur de denudage et force d'arrachement.
Q: Un connecteur plus cher peut-il etre le meilleur choix ?
Oui si le delai ou le MOQ protege le programme. Dans notre cas, Lumberg etait legerement plus cher, mais son MOQ et son delai aidaient face au PTC lead time: 12-14 weeks.
Q: Comment eviter une substitution silencieuse en production ?
Bloquez la reference principale et l'alternative approuvee dans la BOM. Ajoutez revision, photos, rapport FAI, regle d'achat et interdiction de troisieme reference sans approbation ecrite.
Q: Quels liens internes a revoir avant une substitution connecteur ?
Revoyez au minimum le verrouillage terminal, le sertissage, le test electrique et le service de remplacement connecteur.
