IP67 n’est Pas un Passeport Universel contre l’Eau
Un intégrateur de bornes de recharge valide un prototype avec des connecteurs annoncés IP67. Six mois plus tard, le même ensemble échoue après des lavages haute pression à 80 °C sur ligne de maintenance. Le problème ne venait pas du cuivre ni du sertissage, mais d’une spécification d’étanchéité trop courte. Selon l’IEC 60529, IP67 couvre l’immersion temporaire, pas les jets d’eau chauds et à haute pression associés à IP69K.
À l’inverse, nous voyons aussi des équipes sur-spécifier IP69K pour des équipements installés sous capot ou en armoire extérieure qui ne verront jamais de lavage intensif. Le résultat est prévisible : coût plus élevé, connecteurs plus encombrants, process d’assemblage plus stricts, sans bénéfice terrain réel. C’est le piège du « bon chiffre, mauvais scénario ».

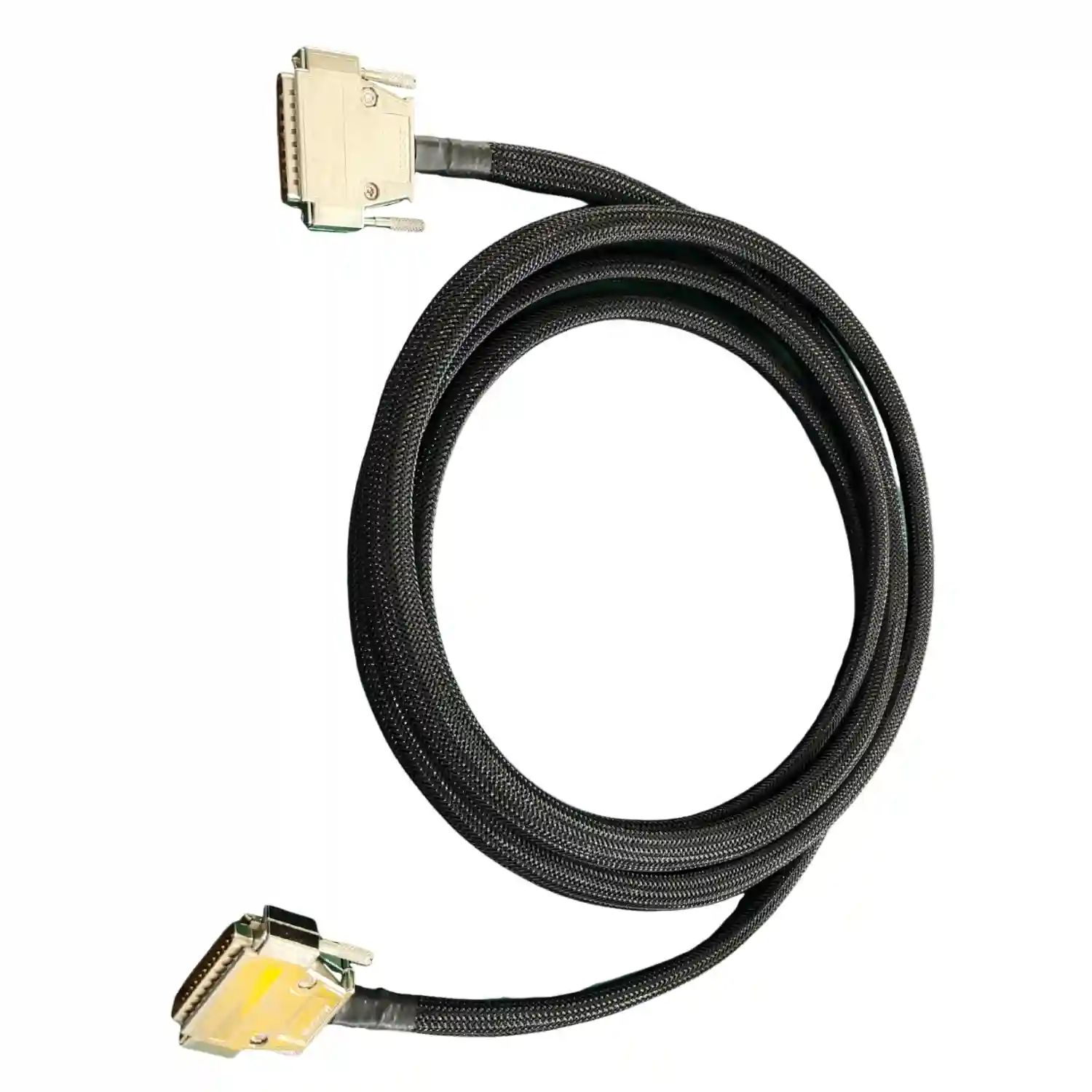

Ce guide explique comment choisir entre IP67, IP68 et IP69K pour un faisceau étanche IP67/IP68, un assemblage de câbles sur mesure ou un sous-ensemble intégré en box build. Vous y trouverez les différences de test, les limites souvent oubliées, les critères de conception et les cas où le surmoulage ou un autre concept mécanique valent mieux qu’un simple changement de connecteur.
référence courante d’essai associée à IP67 sur de nombreux connecteurs
immersion continue, avec profondeur et durée fixées par le fabricant
température d’eau typique du test IP69K selon les guides industriels
mais trois modes de défaillance différents : immersion, pression, entrée par le câble
Ce que les Indices IP Mesurent Vraiment
Les indices IP mesurent la protection de l’enveloppe contre l’intrusion de solides et d’eau. Le premier chiffre « 6 » signifie protection contre la poussière. Le second chiffre change la logique d’essai côté eau. Sur un faisceau, cela ne s’applique pas seulement au connecteur visible, mais à l’ensemble mâté : connecteur, joint, presse-étoupe, sortie câble, transition de gaine et parfois zone surmoulée.
C’est le point que les cahiers des charges ratent le plus souvent. Un connecteur IP68 ne rend pas automatiquement l’assemblage IP68 si la gaine du câble n’est pas correctement comprimée, si le diamètre réel du câble ne correspond pas au joint, ou si l’eau peut migrer par capillarité sous la gaine. Les discussions d’ingénieurs et de techniciens sur Reddit reviennent souvent à ce même problème : un joint circulaire fonctionne mal sur un câble plat ou mal tolérancé.
Autrement dit, l’indice IP est une performance de système. Si vous ne spécifiez que la fiche technique du connecteur sans définir le câble, le surmoulage, les tests et le mode de montage, vous laissez ouverte la porte par laquelle l’eau entre réellement.
« Le mauvais réflexe consiste à acheter un connecteur IP68 et à supposer que tout le faisceau devient IP68. En réalité, la fuite apparaît souvent à l’entrée du câble, pas à l’interface de contact. C’est pourquoi nous raisonnons toujours en système complet. »
IP67 vs IP68 vs IP69K : les Différences Qui Comptent en Production
IP67 convient à l’immersion temporaire, IP68 à l’immersion continue définie par le fabricant, et IP69K aux jets d’eau à haute pression et haute température. Ces trois niveaux ne se remplacent pas automatiquement. Un produit peut être excellent en immersion et médiocre face au lavage agressif, ou l’inverse.
| Indice | Ce qu’il couvre | Ce qu’il ne garantit pas | Applications typiques |
|---|---|---|---|
| IP67 | Immersion temporaire, souvent 1 m pendant 30 min | Lavage haute pression, immersion longue durée, vieillissement du joint | Capteurs extérieurs, éclairage, équipements industriels exposés à la pluie |
| IP68 | Immersion prolongée selon profondeur/temps fixés par le fabricant | Jets à haute pression, vapeur chaude, conditions hors protocole constructeur | Applications marines, instrumentation immergée, boîtiers enterrés |
| IP69K | Jets d’eau très chauds et à haute pression sous plusieurs angles | Immersion longue sans validation séparée, compatibilité chimique totale | Machines de process, agroalimentaire, véhicules lavés fréquemment |
Le choix correct dépend donc du mode d’exposition dominant. Une caméra routière verra surtout pluie, poussière et projection d’eau : IP67 ou IP68 peut suffire. Un faisceau d’équipement agroalimentaire lavé quotidiennement au nettoyeur haute pression doit plutôt viser IP69K, avec matériaux et géométrie adaptés. Un capteur immergé dans un bassin technique peut exiger IP68, mais pas nécessairement IP69K.
Comment Choisir le Bon Niveau Selon le Scénario Réel
La bonne méthode consiste à partir du scénario de terrain, pas du chiffre marketing. Demandez d’abord si l’ensemble verra une immersion temporaire, une immersion continue, un lavage à haute pression, des cycles thermiques, des détergents ou du brouillard salin. Ensuite seulement vous choisissez le niveau IP et l’architecture mécanique.
Pour l’automobile et le faisceau haute tension pour VE, le risque principal combine projections, sel, vibrations et cyclage thermique. Pour le médical, l’eau n’est souvent qu’un volet parmi d’autres : nettoyage, agents chimiques, tenue au pliage et validation de procédé. En environnement industriel fixe, une spécification IP67 bien exécutée coûte souvent moins cher et tient mieux qu’un faux IP68 monté hors tolérance.
Nous utilisons une règle simple : choisissez l’indice qui couvre l’exposition la plus sévère réellement prévue, puis ajoutez un niveau d’assurance par le design de sortie câble. Ce second point est souvent plus décisif que le passage de 67 à 68 sur la fiche technique.
Les 5 Pièges qui Font Échouer un Faisceau “Waterproof”
- Spécifier le connecteur sans spécifier le diamètre réel du câble. Un joint trop lâche détruit l’étanchéité dès l’assemblage.
- Utiliser un câble plat dans une entrée prévue pour un câble rond. La compression est inégale et l’eau entre par les coins.
- Confondre IP68 et IP69K. L’immersion ne remplace pas la tenue aux jets chauds sous pression.
- Ignorer la migration d’eau dans le câble. Même avec une interface mâtée étanche, l’humidité peut progresser sous la gaine si la sortie n’est pas traitée.
- Tester le prototype neuf mais pas le vieillissement. UV, huiles, vibration et cycles thermiques changent le comportement des joints en quelques mois.
« Le test réussi au jour 1 ne suffit pas. Sur un faisceau extérieur, nous voulons savoir ce qui se passe après le serrage, la vibration, la température et le lavage. L’étanchéité utile est celle du mois 18, pas celle du banc photo. »
Quand le Surmoulage ou le Potting Devient le Vrai Bon Choix
Le surmoulage basse pression devient pertinent quand la sortie câble est la zone la plus vulnérable, quand la traction est élevée ou quand la géométrie ne permet pas une compression stable par simple joint. Dans ces cas, chercher un “meilleur connecteur” ne règle qu’une partie du problème. Il faut créer une barrière continue entre gaine, connecteur et relief de traction.
Le surmoulage apporte trois bénéfices concrets : meilleure tenue mécanique, protection contre l’eau au point d’entrée et répétabilité de montage. Il a aussi ses limites. Il augmente le coût outillage, complexifie les réparations et n’est pas toujours le bon choix pour les très petites séries ou les prototypes de validation rapide. Pour ces projets, une combinaison presse-étoupe + gaine adhésivée + protocole de test peut être plus rationnelle.
La même logique vaut pour le potting. Il améliore la barrière environnementale, mais ajoute poids, rigidité et difficulté d’inspection. Le bon choix dépend du niveau de maintenance attendu, de la cadence et du coût acceptable en SAV.
Exemples de Choix par Industrie
Dans la robotique et l’automatisation, IP67 reste souvent suffisant si l’assemblage ne subit pas de lavage agressif et si la protection mécanique est bien traitée. Pour des machines de process exposées au nettoyage intensif, IP69K mérite d’être étudié avec des matériaux compatibles détergents et un protocole de tests & inspection qualité dédié.
En solaire et extérieur, IP67 ou IP68 dominent selon que l’équipement voit des flaques, une immersion accidentelle ou une installation enterrée. En télécom extérieur, l’immersion est parfois moins critique que la stabilité du joint sur de longues années d’exposition UV. Dans ces cas, le vieillissement des élastomères compte autant que l’indice IP initial.
Pour les véhicules et engins spéciaux, le débat se déplace souvent vers le mélange vibration + lavage + chimie. Un ensemble IP69K mal guidé mécaniquement peut durer moins longtemps qu’un ensemble IP67 bien fixé avec une sortie correctement soulagée. C’est la raison pour laquelle nous relions toujours le sujet étanchéité à la fixation, au routage et aux méthodes de test.
Coût, Encombrement et Délai : le Compromis à Ne Pas Cacher
IP69K coûte généralement plus cher qu’IP67, non seulement à cause du connecteur, mais aussi des joints, du process d’assemblage, des validations supplémentaires et du contrôle plus strict des diamètres câble. L’écart exact dépend du format, mais il n’est pas rare qu’un passage vers un système réellement lavable fasse monter le coût de l’interconnexion de 15 à 40 % sur un petit ensemble.
Ce surcoût peut être parfaitement justifié sur une machine alimentaire ou un véhicule nettoyé à la lance. Il est moins défendable sur un boîtier intérieur protégé. C’est ici qu’une analyse honnête aide l’acheteur : IP69K n’est pas “mieux” dans l’absolu, il est mieux pour un scénario précis. Sinon, vous payez une assurance contre un risque qui n’existe pas.
Quand Aucun de Ces Indices ne Suffit à Lui Seul
Aucun indice IP ne garantit à lui seul la résistance chimique, la tenue UV, la compatibilité vapeur, la durée de vie vibratoire ou la réparabilité. Un assemblage destiné à l’extérieur peut avoir besoin d’un meilleur matériau de gaine même si l’indice IP est correct. Un système marin peut exiger une protection contre la corrosion galvanique que le marquage IP ne décrit pas.
Il faut aussi accepter qu’un indice élevé ait ses inconvénients. Un système très étanche peut piéger l’humidité interne si l’assemblage respire mal, ou compliquer la maintenance terrain. Sur certains projets, il vaut mieux concevoir une voie de drainage et un remplacement simple qu’imposer un niveau d’étanchéité théorique trop ambitieux.
« Un bon faisceau étanche n’est pas celui qui affiche l’indice le plus élevé. C’est celui qui tient dans votre environnement réel, à votre cadence de production, avec un coût SAV acceptable. Le chiffre seul ne décide jamais du bon design. »
Checklist de Spécification Avant Achat
- Définir le scénario exact : pluie, immersion, lavage haute pression, détergents, sel, UV.
- Spécifier le diamètre nominal et la tolérance réelle du câble à l’entrée du joint.
- Préciser si l’indice visé s’applique à l’ensemble mâté, au connecteur seul ou au faisceau complet.
- Définir les essais complémentaires : cyclage thermique, vibration, brouillard salin, vieillissement.
- Décider si le point faible est le contact, la sortie câble ou la maintenance terrain.
- Évaluer si le choix de gaine thermorétractable ou le surmoulage améliore davantage le résultat qu’un simple changement d’indice.
Sources et Références
- Wikipedia — IP code : principes généraux de l’IEC 60529 et correspondance des niveaux d’étanchéité
- Wikipedia — NEMA enclosure types : différences entre logique NEMA et logique IP
- Wikipedia — IEC 60529 : cadre normatif de référence pour les degrés de protection IP
Questions Fréquentes
IP68 est-il automatiquement meilleur qu’IP67 ?
Non. IP68 est meilleur si votre risque principal est l’immersion prolongée. Si votre produit voit surtout des projections ou une immersion ponctuelle, IP67 bien conçu peut être le meilleur compromis coût-fiabilité. Tout dépend du scénario réel, pas de la hiérarchie apparente du chiffre.
IP69K remplace-t-il IP68 ?
Non. IP69K cible surtout les jets d’eau chauds à haute pression. Il ne remplace pas automatiquement une validation d’immersion prolongée. Pour un faisceau soumis aux deux contraintes, il faut vérifier explicitement les deux performances dans le protocole constructeur ou dans votre plan d’essai.
Pourquoi un assemblage peut-il fuir alors que le connecteur est donné IP68 ?
Parce que la fuite vient souvent de la sortie câble, d’un diamètre hors tolérance, d’une mauvaise compression du joint ou d’une géométrie non compatible avec le presse-étoupe. Le connecteur seul n’est qu’une partie du système d’étanchéité.
Le surmoulage est-il obligatoire pour atteindre IP67 ou IP68 ?
Non. Beaucoup d’assemblages atteignent IP67 ou IP68 sans surmoulage. En revanche, le surmoulage devient très utile quand la traction, la répétabilité de montage ou la zone de sortie câble sont critiques. Il faut le choisir pour résoudre un problème précis, pas par automatisme.
Quel niveau viser pour une machine lavée quotidiennement ?
Dans la plupart des cas, il faut au minimum étudier IP69K et vérifier la compatibilité des matériaux avec la température, la pression et les produits de nettoyage. Un simple IP67 est souvent insuffisant si la machine est exposée à des lances de lavage ou à des cycles de nettoyage intensifs.
Conclusion : Choisissez le Test, Pas le Slogan
IP67, IP68 et IP69K répondent à trois problèmes différents. Le bon choix ne consiste pas à viser l’indice le plus élevé, mais à sélectionner le protocole qui ressemble le plus à votre environnement réel. Sur un faisceau de câbles, la vraie question n’est pas « quel connecteur acheter ? », mais « par où l’eau peut-elle entrer après montage, vibration et vieillissement ? »
