En 2025-Q3, une societe americaine de gestion de l'energie devait valider un cable de puissance surmoule complexe avant de financer un outillage de production. Le besoin etait volontairement petit : 5 sample units produced, avec 50 pieces raw material allocated, un delai de 2 weeks silicone mold creation et 3-4 weeks total sample turnaround. Le risque n'etait pas le dessin du cable sur le papier; le risque etait de decouvrir trop tard que la sortie de cable, le relief de tension ou la matiere de surmoulage ne tenait pas l'essai physique.
TL;DR
- Le moule silicone sert a valider forme, ergonomie et relief avant l'outillage acier.
- Le cas reel a livre 5 echantillons avec 50 pieces de matiere allouees.
- IPC/WHMA-A-620, UL 758 et IEC 60529 cadrent acceptabilite, fil et etancheite.
- Le moule silicone ne remplace pas la qualification serie; il derisque le NPI.
- Decidez avec essais de traction, flexion, continuite, etancheite et montage client.
Le probleme NPI : valider sans acheter trop tot l'outillage dur
Ce guide s'adresse aux ingenieurs produit, acheteurs techniques et responsables NPI qui doivent sourcer un cable surmoule avant que le design soit totalement fige. A ce stade, le lecteur a souvent un plan 2D, un connecteur choisi, une longueur cible et une contrainte d'environnement, mais il n'a pas encore assez de preuves pour lancer un moule acier.
Un cable surmoule est un assemblage de cable ou de faisceau dont la sortie connecteur, l'epissure ou la jonction est encapsulee par une matiere moulee pour former un relief de tension, une protection et parfois une etancheite. Un moule silicone est un outillage souple de prototypage qui permet de produire quelques pieces fonctionnelles avant un outillage dur. Un relief de tension est une geometrie qui repartit l'effort de traction ou de flexion afin d'eviter une rupture au point de sortie.
Dans notre role de fabricant de faisceaux et cables depuis 2003, nous utilisons le moule silicone quand la question principale est physique : la main peut-elle brancher le connecteur, le cable sort-il au bon angle, le rayon de courbure tient-il dans le boitier, et la gaine resiste-t-elle au test client ? Les references utiles incluent IPC/WHMA-A-620 pour l'acceptabilite des assemblages de cables, UL 758 pour le choix des fils reconnus, et IEC 60529 pour les indices IP.
« Un moule silicone n'est pas un raccourci qualite. C'est un outil de decision : sur 5 pieces, je veux voir la sortie cable, la traction, la flexion et le montage client avant de payer un moule acier. »

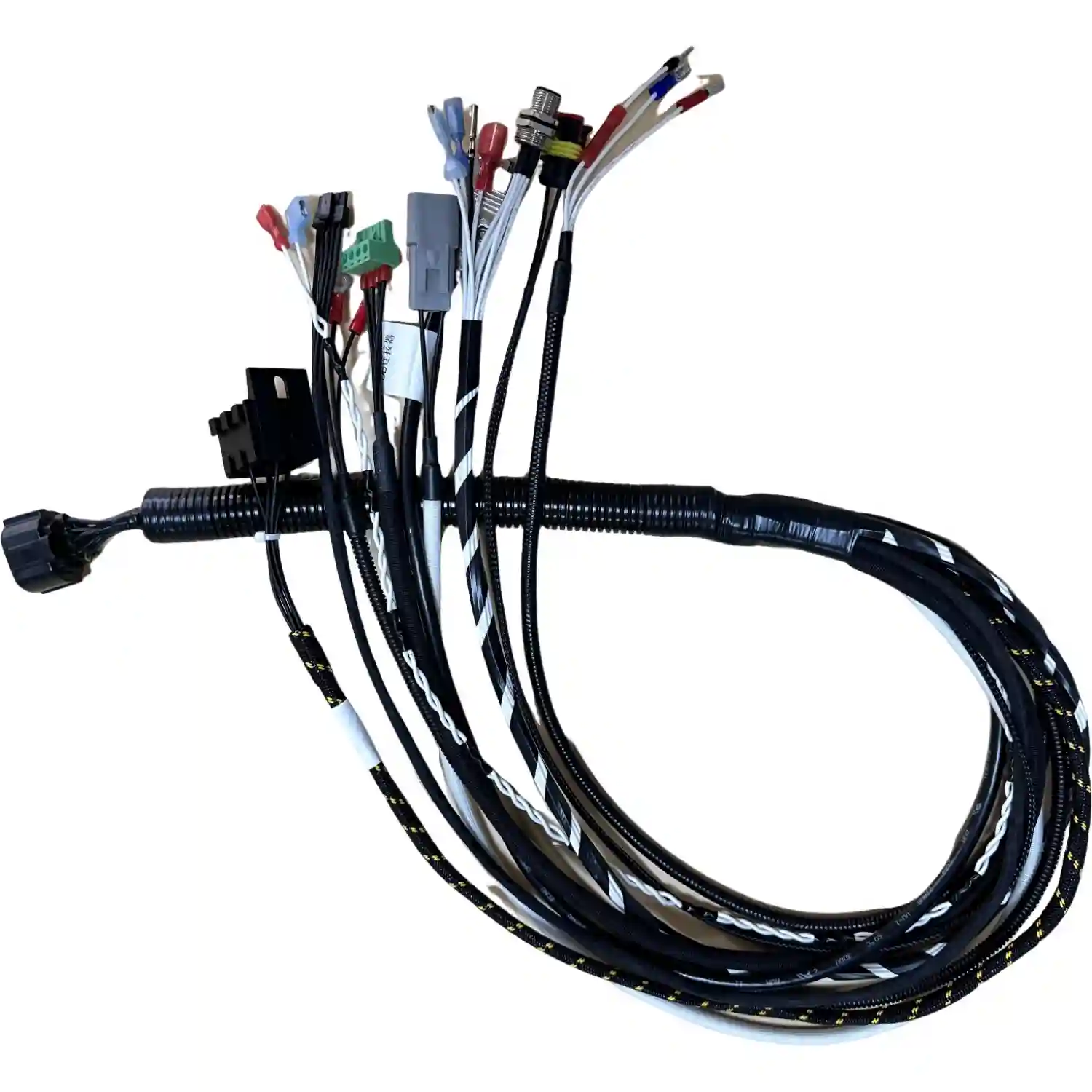

Ce que le cas energie montre sur le bon moment pour prototyper
Le client americain ne cherchait pas une production pilote de plusieurs centaines de pieces. Il voulait des echantillons physiques assez proches du produit final pour tester l'encombrement, le toucher, la sortie cable et les contraintes d'installation. L'approche silicone a donc evite de transformer une incertitude de design en depense d'outillage prematuree.
La sequence etait volontairement concrete : allocation de 50 pieces raw material allocated, creation du moule souple en 2 weeks silicone mold creation, puis production de 5 sample units produced dans un delai total de 3-4 weeks total sample turnaround. Ces chiffres comptent parce qu'ils donnent au chef de projet une fenetre de validation compatible avec un calendrier NPI, sans promettre une capacite serie que le moule silicone ne peut pas garantir.
Le plus grand gain se voit quand le design contient encore une ou deux hypotheses : sortie droite ou coudee, surepaisseur de relief, position du logo, durete matiere, ou longueur de transition rigide-souple. Si le prototype revele un conflit, la correction coute un nouveau moule silicone ou une retouche de modele. Sur un outillage dur, la meme correction peut bloquer plusieurs semaines.
Moule silicone vs outillage acier : comparaison de decision
| Critere | Moule silicone prototype | Outillage acier production | Question a poser | Decision pratique |
|---|---|---|---|---|
| Quantite cible | 1 a 20 pieces typiques | Centaines a milliers de pieces | Le design est-il fige ? | Silicone si le dessin peut encore changer |
| Delai initial | Dans le cas reel : 2 semaines pour le moule | Souvent plusieurs semaines selon complexite | Le planning NPI supporte-t-il l'attente ? | Silicone pour valider vite les choix physiques |
| Precision et repetition | Assez pour echantillon fonctionnel | Meilleure repetition dimensionnelle | Faut-il mesurer la capabilite serie ? | Acier pour PPAP, production et capabilite |
| Matiere | Approche proche, parfois adaptee au prototype | Matiere serie et parametres stables | La matiere finale est-elle deja choisie ? | Tester TPE, TPU ou PVC avant de geler |
| Risque corrige | Ergonomie, forme, montage, sortie cable | Risque process et volume | Quelle incertitude coute le plus cher ? | Choisir l'outil selon l'incertitude dominante |
| Preuve qualite | Essais indicatifs sur echantillons | Dossier serie, FAI et controle lot | Le client demande-t-il une qualification formelle ? | Ne pas confondre prototype et validation serie |
La table montre la vraie frontiere : le moule silicone achete de l'apprentissage, l'outillage acier achete de la repetition. Pour un process de surmoulage, commencer par le mauvais outil revient souvent a tester la mauvaise question.
Plan d'essai minimal pour un cable surmoule prototype
Un prototype utile doit produire une decision, pas seulement une photo. Nous recommandons de definir les essais avant de lancer le moule : montage dans le boitier client, continuite 100 %, traction selon la taille du conducteur, flexion manuelle controlee, inspection de la transition rigide-souple et verification visuelle du remplissage. Pour les applications exposees a l'eau, ajoutez une verification IP selon la logique IEC 60529, meme si l'essai final devra etre confirme sur outillage serie.
Le controle electrique ne suffit pas. Un cable peut passer la continuite et echouer parce que le surmoulage cree un point dur a 8 mm de la sortie connecteur. Dans ce cas, le conducteur fatigue pendant l'installation ou sous vibration. Reliez donc le prototype aux services de test cable et de conception du strain relief, pas seulement au dessin de la cavite.
« Sur un cable de puissance, je prefere trouver un point dur sur 5 prototypes que sur 500 pieces apres outillage. Le test de continuite dit si le circuit passe; la flexion dit si le produit survivra. »
Choisir la matiere sans surspecifier
Le choix TPE, TPU, PVC ou silicone doit partir de l'usage reel : temperature, huile, UV, flexion, durete souhaitee, couleur, marquage et niveau d'etancheite. Un TPE est une matiere elastomere thermoplastique adaptee aux pieces souples et au toucher agreable. Un TPU est un polyurethane thermoplastique souvent choisi pour abrasion et flexion. Un PVC est une matiere economique et facile a transformer, mais moins adaptee a certains environnements severes.
La fiche matiere ne repond pas seule a la question. Une durete Shore qui semble parfaite peut devenir trop rigide quand la geometrie du surmoulage est epaisse. A l'inverse, une matiere tres souple peut manquer de maintien si le cable subit une traction laterale. C'est la raison pour laquelle notre guide sur les materiaux de surmoulage TPE, TPU et PVC doit etre lu avec le dessin, pas en isolation.
Standards et documents a figer avant les echantillons
Le dossier prototype doit citer les standards qui guideront l'acceptation. IPC/WHMA-A-620 aide a cadrer denudage, sertissage, epissures, isolation et inspection des assemblages. UL 758 devient pertinent si le fil, la gaine ou l'environnement thermique imposent une construction reconnue. IEC 60529 est utile si le cahier des charges parle IP67, IP68 ou IP69K.
Nous demandons aussi quatre documents simples : dessin avec cotes critiques, BOM avec references connecteur et cable, plan d'essai prototype, et liste des criteres de decision. Si une piece doit etre rejetee parce que la sortie cable depasse de 3 mm, ecrivez cette limite avant la fabrication. Le prototype doit reduire l'ambiguite, pas ouvrir une discussion subjective apres reception.
Quand il faut eviter le moule silicone
Le moule silicone n'est pas le bon choix si le client demande deja une capabilite dimensionnelle, une qualification formelle ou une production repetable. Dans ce cas, l'outillage dur et le rapport FAI deviennent plus logiques. Meme raisonnement si la matiere finale exige des parametres de transformation impossibles a simuler correctement avec un outillage souple.
Evitez aussi cette approche quand le design est deja verrouille par un client final, un audit ou une certification. Le moule silicone sert a apprendre vite; il ne doit pas creer une version parallele non maitrisee. Pour un programme automobile, medical ou defense, reliez la decision a vos exigences FAI cable assembly, traçabilite et approbation client.
Checklist RFQ pour un prototype de cable surmoule
- Quantite : nombre d'echantillons, pieces de reserve et matiere allouee.
- Geometrie : angle de sortie, longueur de relief, cotes critiques et tolerances.
- Matiere : famille cible, durete Shore, couleur, marquage, resistance huile ou UV.
- Electrical : tension, courant, continute, polarite et test hipot si necessaire.
- Mecanique : traction, flexion, rayon de courbure et montage dans le boitier client.
- Etancheite : objectif IP, methode d'essai et zone critique a inspecter.
- Decision : criteres de passage vers moule acier ou nouvelle iteration.
« Le RFQ doit dire ce que l'echantillon doit prouver. Sinon le fournisseur fabrique une belle piece, mais l'ingenieur ne sait toujours pas s'il peut lancer l'outillage. »
Cadre de decision : prototype, iteration ou outillage acier
Passez au moule acier quand les echantillons valident le montage, le relief, la matiere, la couleur, l'etancheite cible et le plan de test. Lancez une deuxieme iteration silicone si une seule variable reste ouverte, par exemple une sortie coudee au lieu d'une sortie droite. Revenez au dessin si plusieurs variables echouent en meme temps; cela indique que le prototype a revele un probleme d'architecture, pas un simple ajustement.
Pour un cable d'energie, le bon choix n'est pas "prototype moins cher" contre "outillage plus cher". La bonne question est : quelle preuve manque avant de figer le design ? Si vous avez besoin de 5 a 20 pieces pour valider forme, montage et strategie d'etancheite surmoulage, le moule silicone peut raccourcir le cycle. Si vous devez prouver la repetition serie, il est temps de passer a l'outillage dur.
Envoyez votre dessin, BOM, objectif IP et quantite d'echantillons a l'equipe WIRINGO. Nous pouvons comparer moule silicone, outillage dur, matieres de surmoulage et plan de test pour vos assemblages de cables.
References utiles
- Wikipedia - IPC electronics pour le contexte IPC/WHMA-A-620.
- Wikipedia - UL safety organization pour le contexte UL 758.
- Wikipedia - IP Code pour le contexte IEC 60529.
- Wikipedia - Injection moulding pour le contexte outillage et moulage.
FAQ : moule silicone pour cable surmoule
Q: Combien de prototypes faut-il pour valider un cable surmoule ?
Pour une premiere validation, 5 a 20 pieces suffisent souvent a verifier montage, sortie cable, continuite et flexion. Dans le cas reel, WIRINGO a produit 5 sample units produced avec 50 pieces raw material allocated avant decision d'outillage.
Q: Un moule silicone peut-il remplacer un moule acier de production ?
Non. Le moule silicone sert a derisquer le design et les essais NPI; le moule acier sert a produire avec repetition. Si le client demande capabilite dimensionnelle, FAI ou production serie, l'outillage dur devient necessaire.
Q: Quels standards citer dans un dossier de cable surmoule ?
Citez IPC/WHMA-A-620 pour l'acceptabilite des assemblages de cables, UL 758 pour les fils reconnus et IEC 60529 si l'objectif contient IP67, IP68 ou IP69K. Ajoutez le plan client et les criteres de traction.
Q: Le prototype silicone peut-il prouver une etancheite IP67 ?
Il peut donner une indication utile, mais la qualification IP67 finale doit etre confirmee sur la construction serie. Pour un prototype, documentez la methode d'essai, le nombre de pieces testees et la zone d'infiltration observee.
Q: Quel delai prevoir pour un prototype de cable surmoule ?
Le cas WIRINGO de 2025-Q3 a demande 2 weeks silicone mold creation et 3-4 weeks total sample turnaround. Le delai varie avec connecteurs, matiere, complexite du moule et disponibilite du cable.
Q: Quand faut-il lancer une deuxieme iteration au lieu du moule acier ?
Lancez une deuxieme iteration si une variable reste ouverte : angle de sortie, longueur du relief, durete matiere ou encombrement. Si plusieurs essais echouent, reprenez le dessin avant de fabriquer un autre prototype.
