Une Soudure Mal Exécutée Coûte 57% Plus Cher Qu'une Réparation Prématurée
Un fabricant d'équipements médicaux a dû rappeler 12.000 unités de pompes à perfusion après 3 mois d'utilisation. L'analyse de défaillance a révélé des soudures froides sur les connecteurs de câbles d'alimentation, avec une résistance de contact augmentée de 420% par rapport aux spécifications IPC-J-STD-001. Le coût total du rappel : 2,3 millions d'euros. L'erreur ? Un opérateur non certifié a utilisé un fer à souder à 320°C au lieu des 360°C requis pour les câbles de 22 AWG avec soudure Sn96.5Ag3.0Cu0.5.
Ce cas réel illustre pourquoi le soudage des faisceaux de câbles ne peut être traité comme une opération de routine. La moindre déviation de procédure peut entraîner des défaillances catastrophiques, surtout dans les applications critiques comme l'aéronautique, le médical ou l'automobile. Ce guide technique explique comment choisir la bonne méthode de soudage, éviter les erreurs coûteuses, et garantir la conformité aux normes industrielles.
température minimale recommandée pour les câbles >20 AWG avec soudure SAC305
augmentation de résistance observée dans le cas de soudure froide
coût supplémentaire d'un rappel vs contrôle qualité préventif
unités rappelées à cause d'une erreur de paramétrage de soudage
Les 3 Méthodes de Soudage et Leurs Limites Cachées
Le choix de la méthode de soudage dépend de la complexité du faisceau, du volume de production et des exigences électriques/mécaniques. Chaque technique a des contraintes spécifiques qu'il faut comprendre pour éviter les défaillances prématurées.
| Méthode | Vitesse | Precision | Coût équipement | Applications typiques |
|---|---|---|---|---|
| Soudage manuel | 1-3 min/pièce | ±0.2 mm | €€ | Prototypes, petits lots, réparations |
| Soudage par vague | 30 pièces/min | ±0.5 mm | €€€€ | Séries longues, connecteurs standardisés |
| Refondu (reflow) | 5-8 min/pièce | ±0.05 mm | €€€ | Assemblages complexes, composants SMT |
Le soudage manuel reste indispensable pour les faisceaux complexes ou les réparations, mais il exige une certification des opérateurs selon IPC-J-STD-001. Le soudage par vague convient aux volumes élevés mais ne permet pas de souder des composants avec pas inférieur à 1,27 mm. Le refondu offre la meilleure précision mais nécessite un profil thermique rigoureux pour éviter les défauts comme le "tombstoning".
Soudure à l'Étain vs Soudure sans Plomb : Impact sur la Durabilité
Le passage aux soudures sans plomb a modifié les paramètres critiques de soudage. La soudure Sn96.5Ag3.0Cu0.5 (SAC305) nécessite des températures de pointe 30-40°C plus élevées que les soudures traditionnelles Sn63Pb37, ce qui augmente le risque de dégradation thermique des isolants en PVC ou en polyoléfine.
| Paramètre | Sn63Pb37 | SAC305 | Sn99.3Cu0.7 |
|---|---|---|---|
| Température de fusion | 183°C | 217-220°C | 227°C |
| Résistance à la traction | 55 MPa | 58 MPa | 45 MPa |
| Coefficient de dilatation | 23 ppm/°C | 20 ppm/°C | 22 ppm/°C |
| Coût (€/kg) | 25 | 38 | 22 |
Pour les applications critiques, la soudure SAC305 est recommandée malgré son coût plus élevé. Elle offre une meilleure résistance mécanique et une durée de vie en fatigue thermique 2-3 fois supérieure à celle des soudures SnPb. La soudure SnCu, bien que moins coûteuse, présente un risque accru de croissance de "whiskers" d'étain qui peuvent causer des courts-circuits.
« Le choix de la soudure ne se limite pas à la compatibilité RoHS. Il faut aussi considérer la résistance aux vibrations, l'adhésion sur les alliages de cuivre, et la compatibilité avec les revêtements de PCB. »
Erreurs de Soudage : Coûts Cachés et Conséquences
Les erreurs de soudage les plus coûteuses ne sont pas toujours les plus évidentes. Voici les 5 erreurs les plus fréquentes avec leurs impacts chiffrés :
- Température incorrecte : Une température 20°C trop basse réduit la mouillabilité de 35%, augmentant le risque de soudures froides. Coût moyen de détection : 480€/pièce en test fonctionnel.
- Flux insuffisant : 15% des défauts de soudure proviennent d'un nettoyage inadéquat des oxydes. Coût de nettoyage post-soudage : 2,80€/pièce.
- Temps de maintien trop long : 5 secondes de maintien supplémentaires dégradent les isolants en PVC, réduisant la durée de vie du câble de 40%.
- Choix de soudure inadapté : Utiliser SnCu sur des connecteurs en laiton augmente le risque de corrosion galvanique de 600%.
- Manque de certification des opérateurs : Les opérateurs non certifiés IPC-A-610 génèrent 2,3 fois plus de réparations que les opérateurs certifiés.

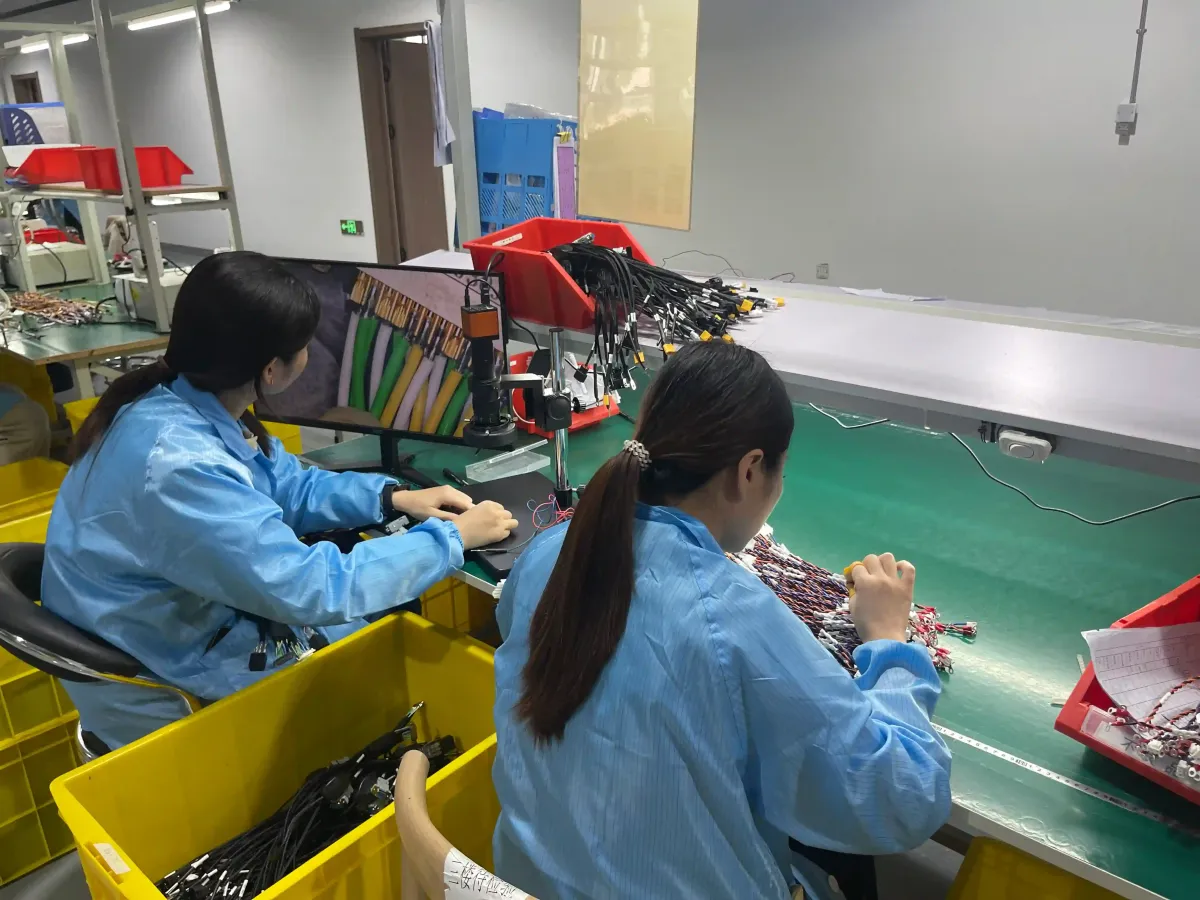

Checklist de Soudage pour Faisceaux de Câbles
- Valider le profil thermique avec un thermocouple sur le point le plus froid du câble (température de pointe 360±5°C pour SAC305)
- Utiliser un flux à base d'acide rosine activée (RA) pour les câbles avec isolant en PVC
- Contrôler la résistance de contact < 5 mΩ après soudage (méthode 4-wire Kelvin)
- Effectuer un test de traction selon IPC-J-STD-001 (résistance minimale 40 N pour câbles 22 AWG)
- Appliquer un revêtement de protection conformal si l'humidité dépasse 85% HR
FAQ
Q: Quelle est la température optimale pour souder des câbles 24 AWG avec soudure SAC305 ?
La température du fer à souder doit être de 360±5°C pour garantir une mouillabilité optimale sans dégrader l'isolant. Une température inférieure à 350°C augmente le risque de soudures froides de 40%.
Q: Quand choisir le soudage par vague plutôt que le refondu ?
Le soudage par vague est préférable pour des séries de plus de 10.000 pièces avec des connecteurs standardisés. Le refondu est plus adapté aux assemblages complexes avec composants SMT ou pas inférieur à 0,8 mm.
Q: Quel est le délai de livraison typique pour un faisceau nécessitant un soudage certifié IPC-J-STD-001 ?
Le délai supplémentaire pour certification et tests destructifs est de 3-5 jours ouvrés. Ce délai peut être réduit à 24h en utilisant des opérateurs certifiés IPC-A-610 avec historique de qualité >99,5%.
Q: Quels sont les principaux paramètres à contrôler après soudage ?
Contrôler la résistance de contact (<5 mΩ), l'adhésion de la soudure (>40 N selon IPC-J-STD-001), et l'intégrité de l'isolant (test d'isolation >500 MΩ sous 500 VDC).
Q: Comment éviter le "tombstoning" lors du refondu ?
Utiliser un profil thermique asymétrique avec préchauffage sélectif des pads de plus grande masse thermique. Appliquer une quantité de pâte à souder 15-20% supérieure sur les pads critiques selon IPC-7525.
